Supports de tuyaux
PIHASA’s main activity is the manufacture and supply of pipe supports and hangers for industrial pipes. Our products are particularly relevant when there are thermal movements due to high or low temperature operation conditions.
Nous disposons d'un catalogue technique très étendu de composants standard qui couvrira la plupart de vos besoins liés aux supports à ressorts, supports rigides, supports glissants, suspensions, butées, etc., pour une très large gamme de tailles, de charges et de températures.
De plus, notre département technique et nos moyens matériels sont qualifiés pour concevoir et fabriquer toutes sortes de conceptions spéciales et de variantes du catalogue, afin d'adapter nos produits aux besoins de nos clients ou de réaliser des composants en stricte conformité avec les normes de tiers.
Grâce à notre large capacité humaine et matérielle et à notre solide assise financière, nous pouvons prouver notre compétitivité avec une capacité reconnue à offrir les délais de livraison les plus courts possibles.

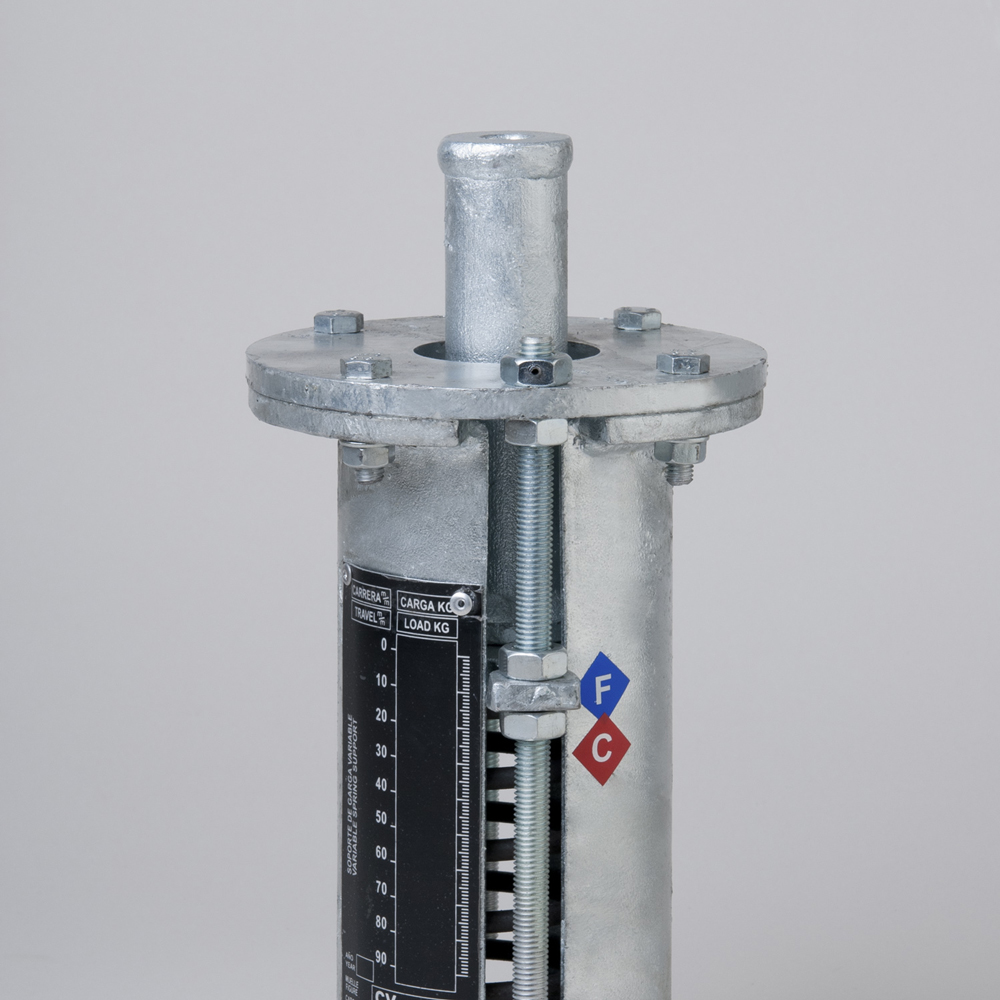

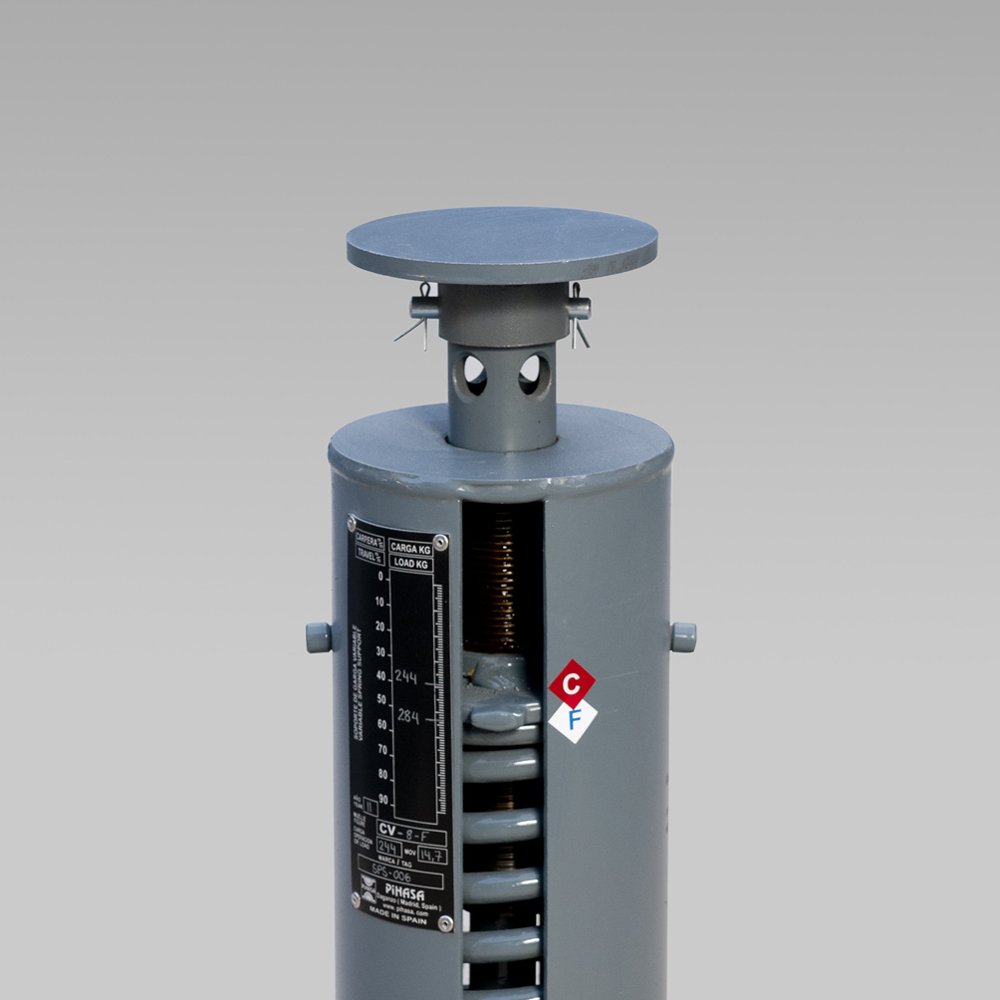

Supports à ressorts variables
Les supports à ressorts permettent le déplacement vertical de la tuyauterie dû à la dilatation ou à la contraction thermique, et supportent le poids du système de tuyauterie. Dans un support à ressort variable, la charge varie à un taux constant avec le déplacement vertical. Pour cette raison, ils sont utilisés lorsque le mouvement vertical est de faible ou moyenne amplitude (jusqu'à 50-75 mm).
Il existe une large gamme de modèles, de tailles et de types afin de couvrir une gamme très étendue de charges, de déplacements et de configurations d'installation, utilisés comme suspension (au-dessus de la tuyauterie) ou comme support (en dessous de la tuyauterie).

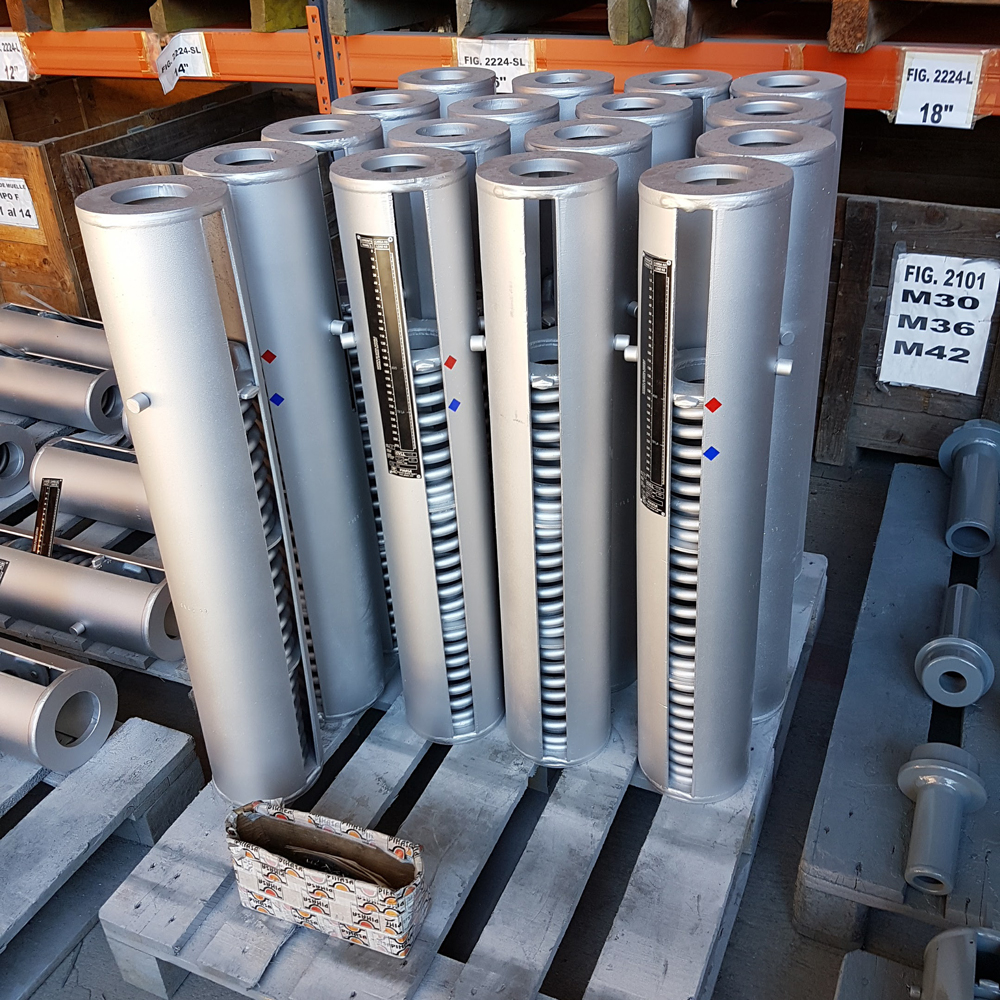

Supports à ressorts constants

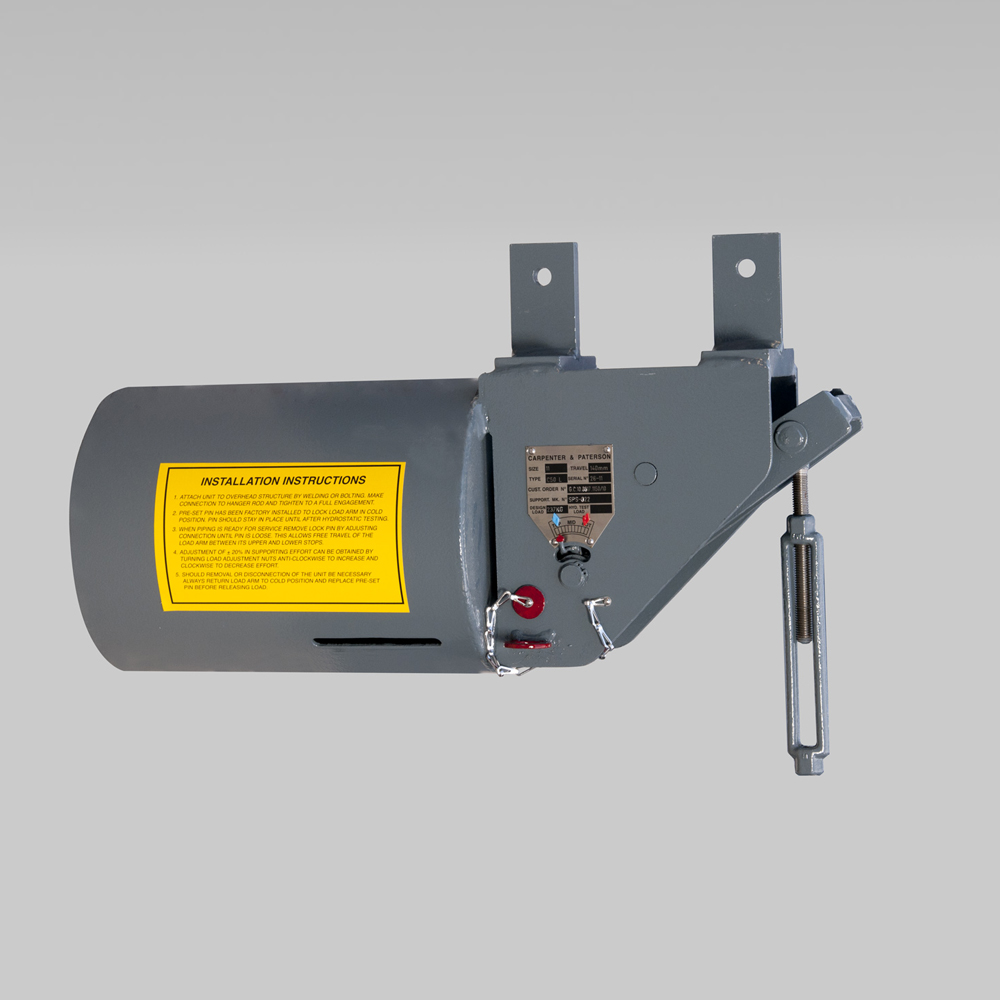

Les supports à ressorts constants permettent les mouvements verticaux de la tuyauterie dus à la dilatation ou à la contraction thermique et ont une charge de sortie fixe sur toute leur plage de déplacement. Ils sont utilisés lorsque le mouvement vertical est élevé (à partir de 50-75 mm) et lorsque les contraintes aux raccords et aux équipements doivent être très limitées.
Il existe une large gamme de modèles, de tailles et de types afin de couvrir une gamme très étendue de charges, de déplacements et de configurations d'installation, utilisés comme suspension (au-dessus de la tuyauterie) ou comme support (en dessous de la tuyauterie).
Suspensions

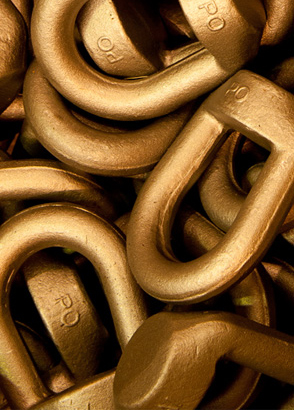

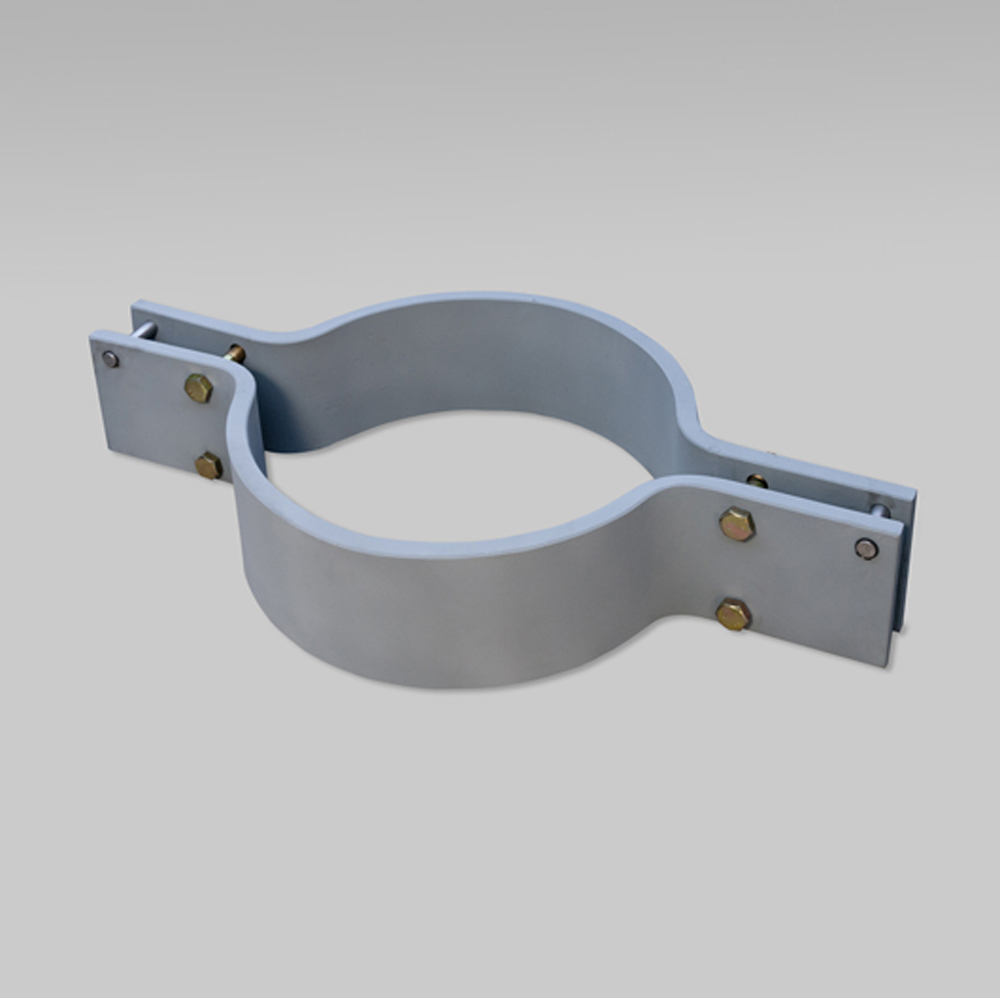

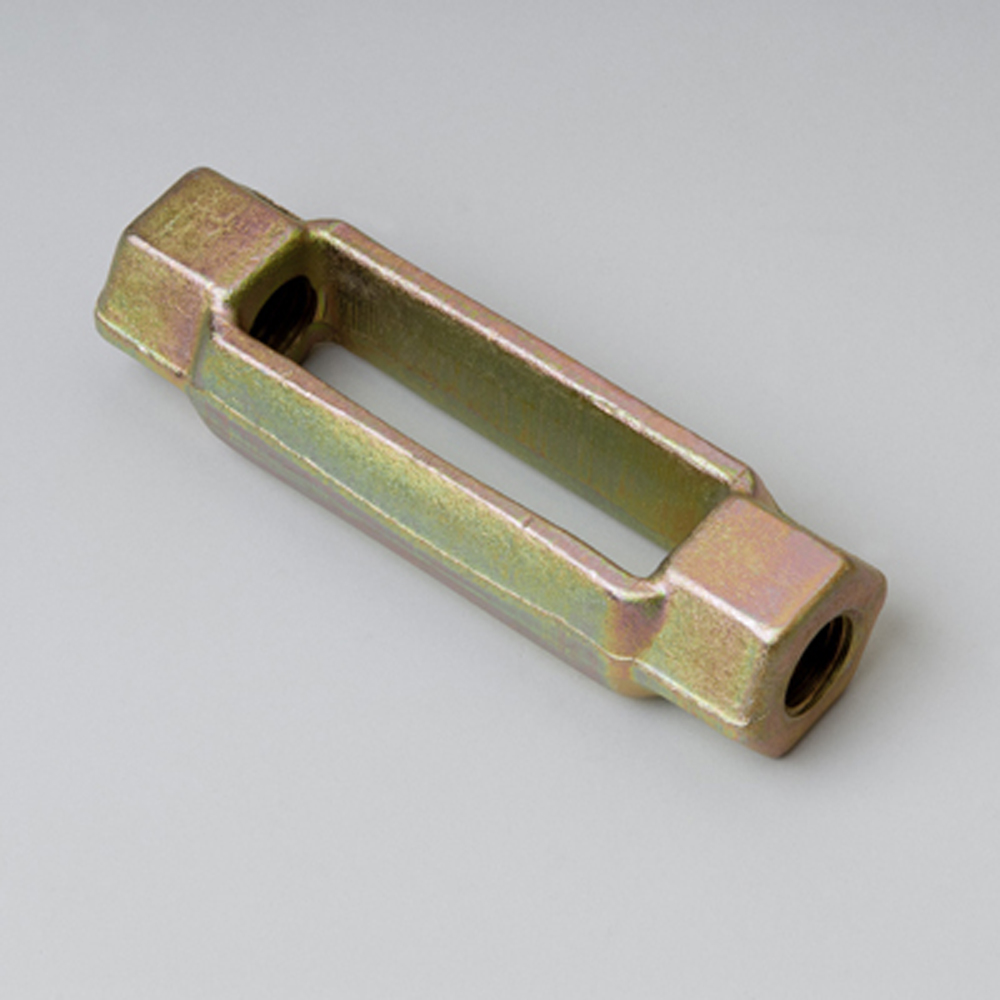

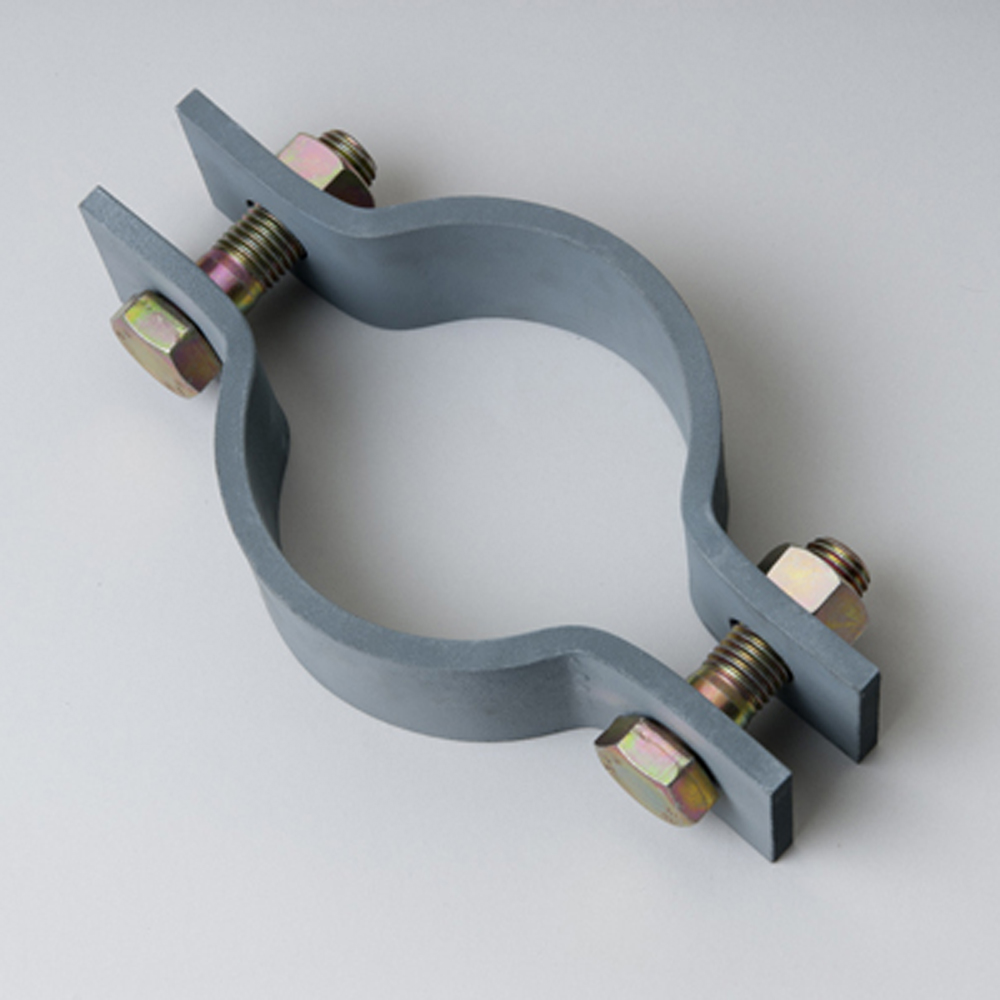

Nous disposons d'une large gamme de composants standard du catalogue (tiges, écrous à œil, chapes, tendeurs, colliers, oreilles, fixations de poutres, etc.) qui se combinent pour constituer des ensembles de suspension. Les suspensions de tuyauterie peuvent supporter la charge de la tuyauterie et éviter les charges de friction associées aux supports d'appui. Conçues à une longueur appropriée qui maintient l'angulation due aux mouvements horizontaux dans une plage acceptable, elles sont très polyvalentes et offrent de nombreuses solutions d'installation.
De plus, ces composants servent d'accessoires pour les unités à ressorts afin de constituer une suspension à ressort complète.

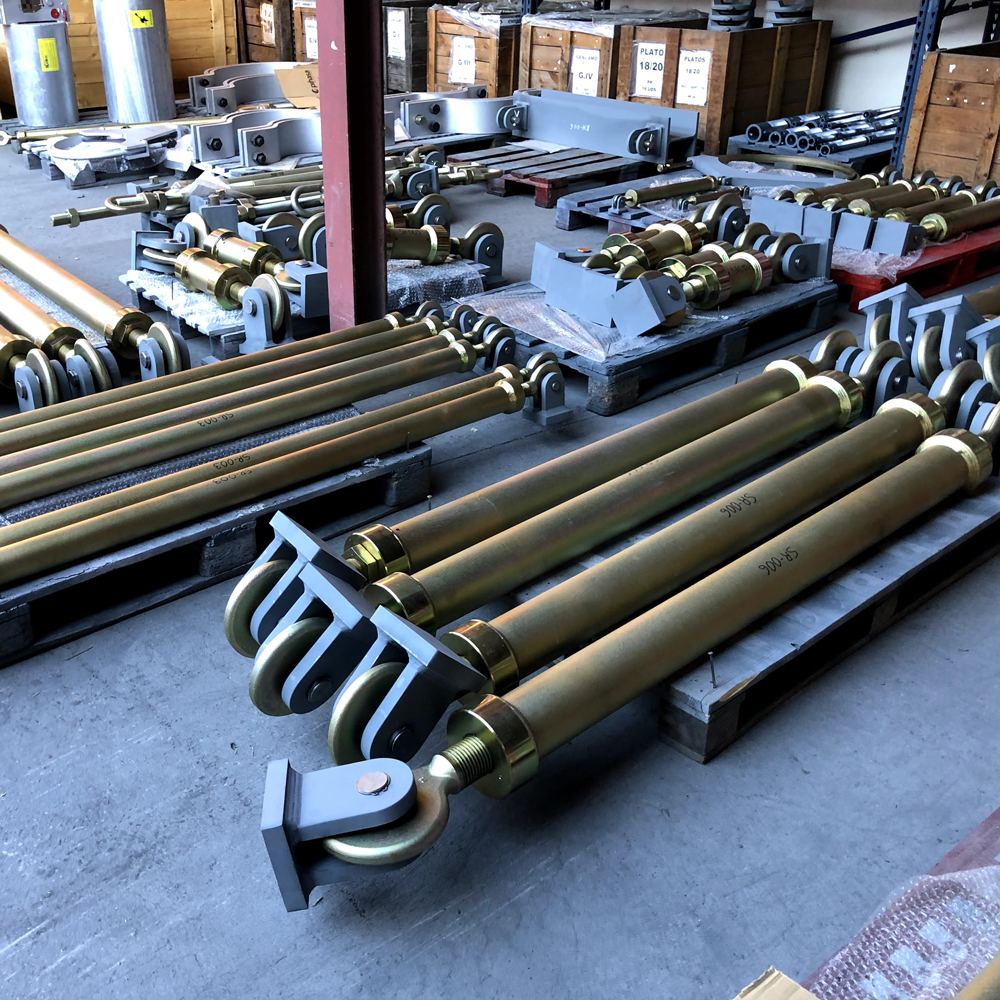

Butées rigides

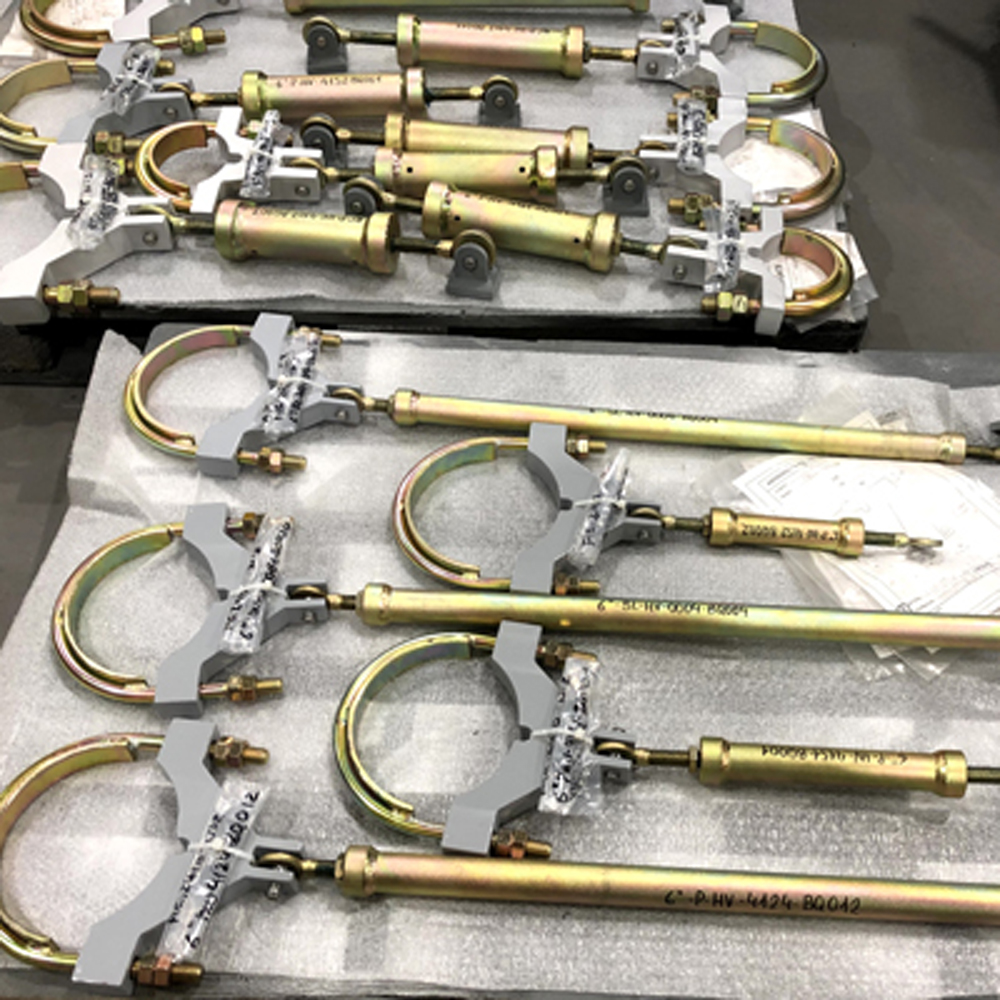

Les butées rigides sont des supports articulés linéaires caractérisés par leur haute rigidité qui restreignent le mouvement de la tuyauterie dans leur direction axiale.

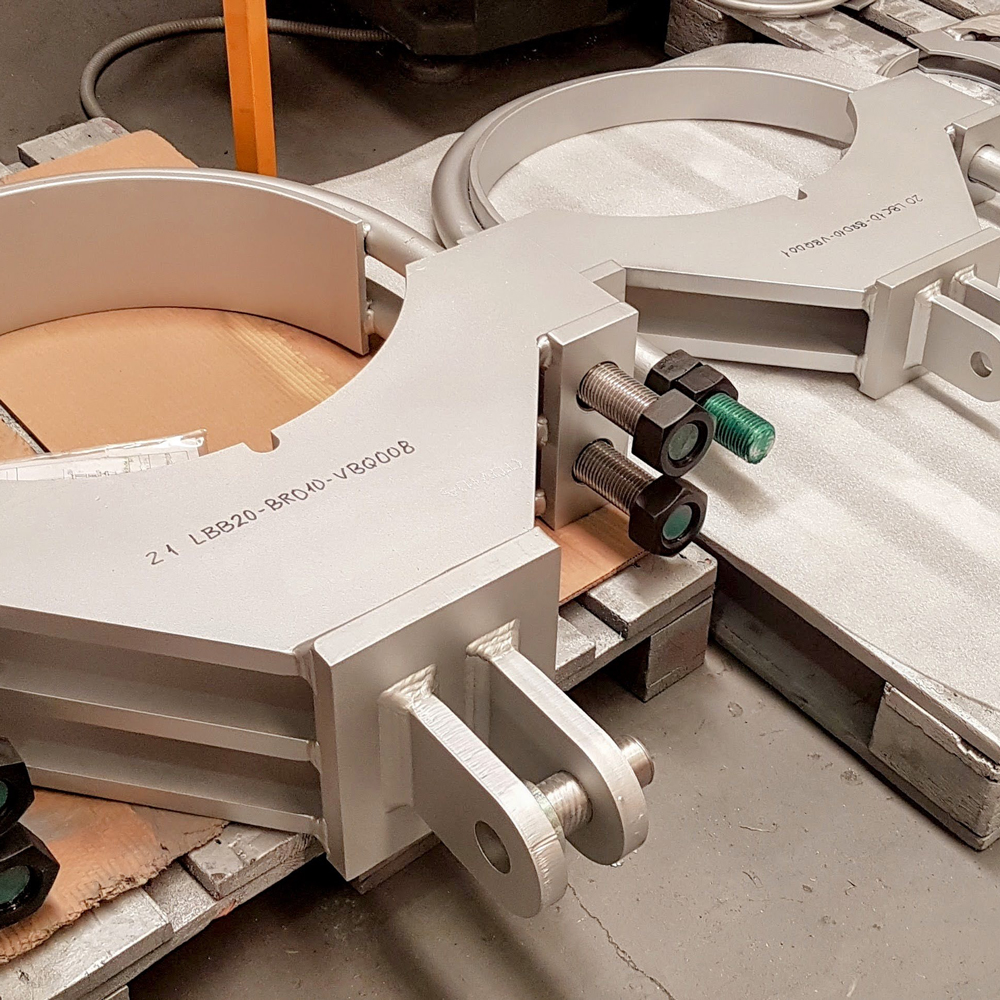

As with hydraulic shock arrestors, they can be installed in any position with relation to the pipe depending on the direction of the movement that they are designed to restrict. They connect to the adjacent structure by the use of special beam attachments (“rear bracket”), and they connect to the supported pipe with dynamic clamps (option 1) or with highly rigid plate clamps (option 3). They can also be used for supporting equipment or to connect with trunnions or welded shoes by the use of a rear bracket on the supporting end (option 2).

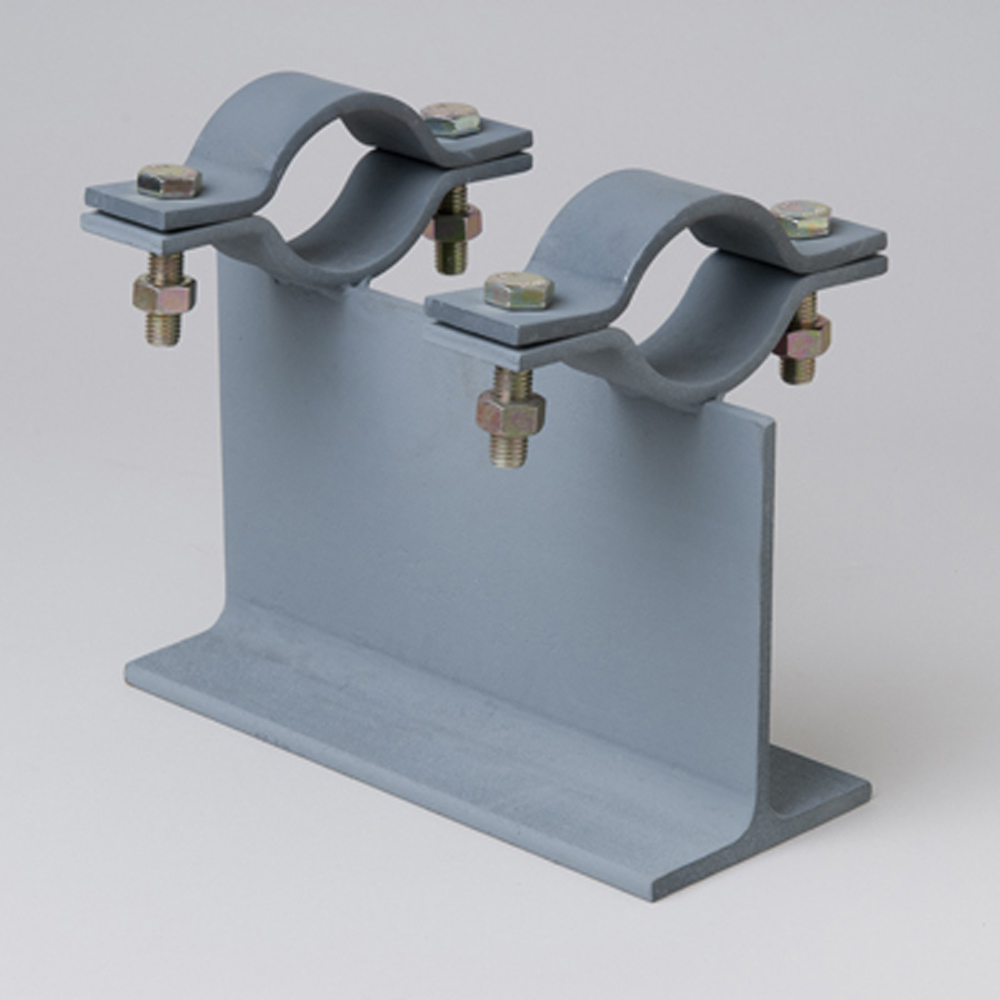

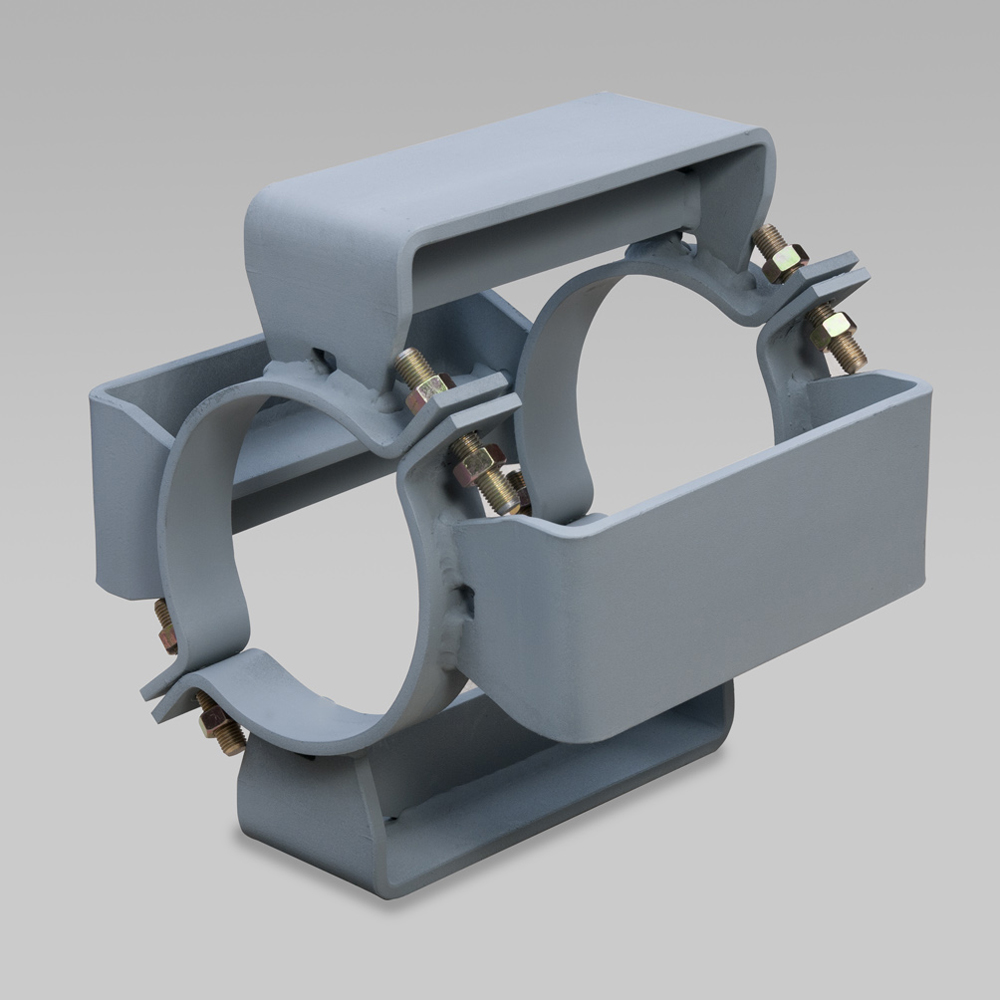

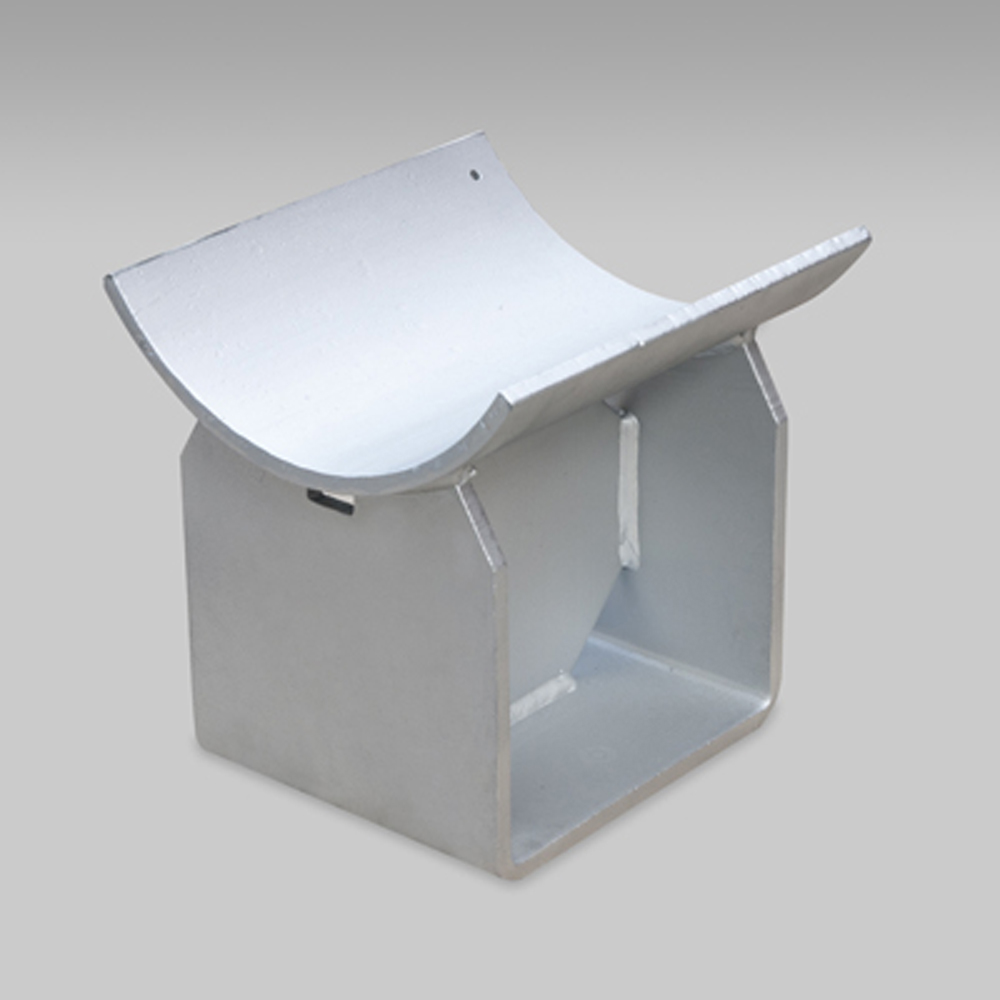

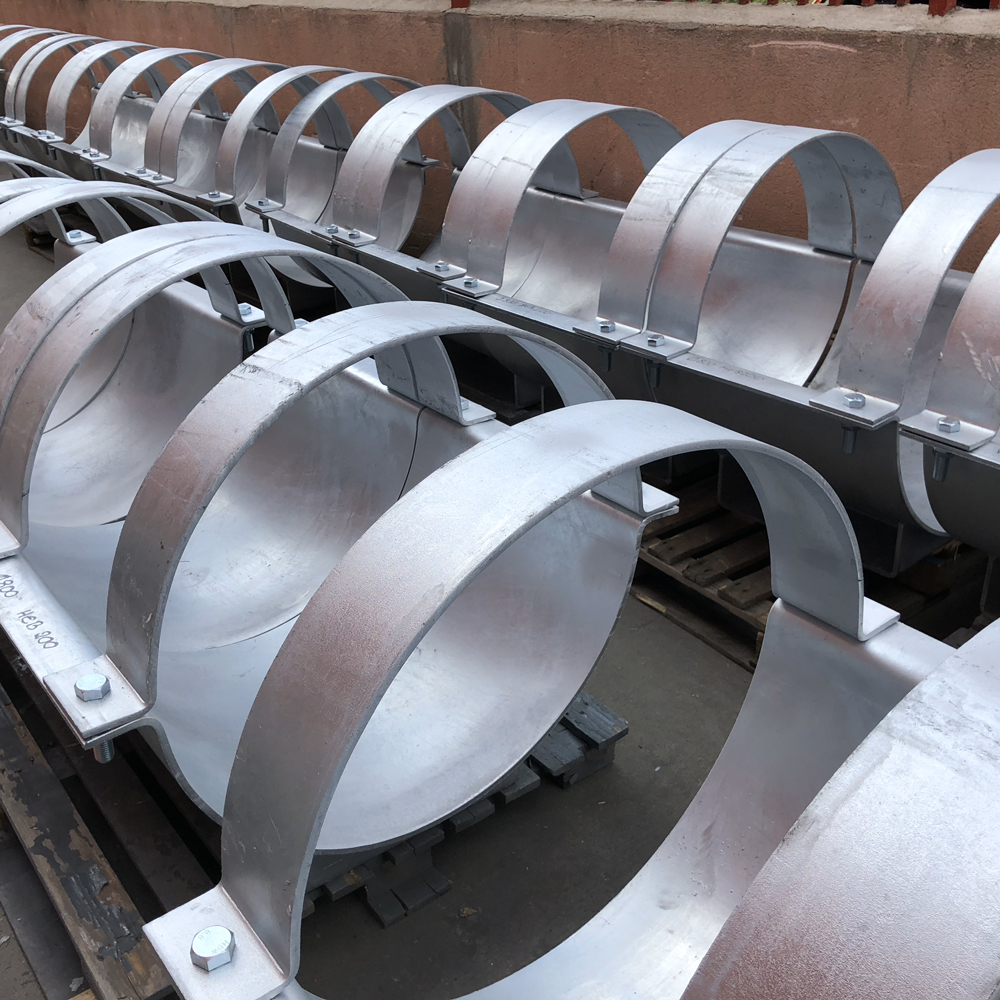

Sabots, colliers U et composants pour guides et points fixes
Les supports d'appui sont les supports de tuyauterie les plus courants étant donné leur haut degré de standardisation et leur facilité d'installation, notamment pour les tuyauteries reposant sur des structures et des racks de tuyauterie.
Ils peuvent être utilisés comme support glissant libre, ou comme guides et points d'ancrage.
At PIHASA we are very specialized and flexible at the manufacture of u-bolts, guide clamps and clamp shoes of all sizes, dimensions, qualities and types. We can adapt our basic designs to any given combination of pipe diameter, loads, temperatures, expected movements and function designed by our client’s engineering.

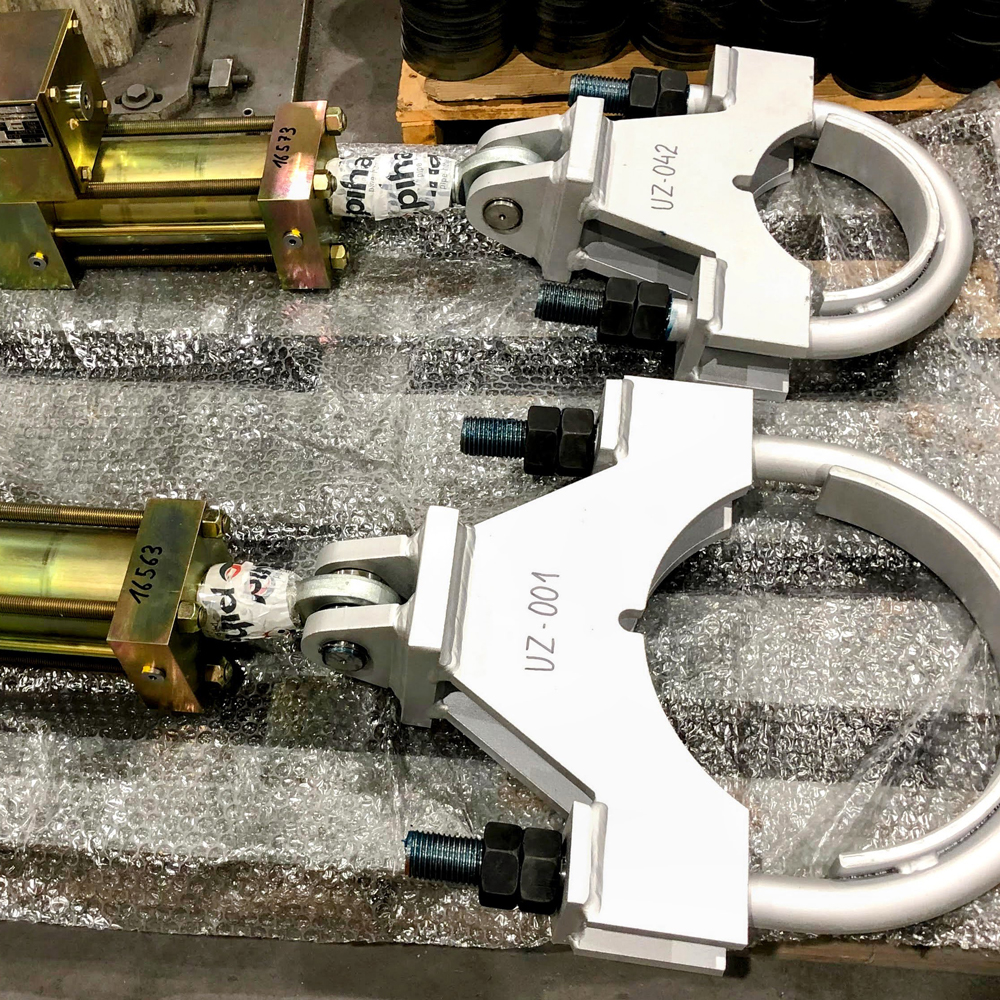

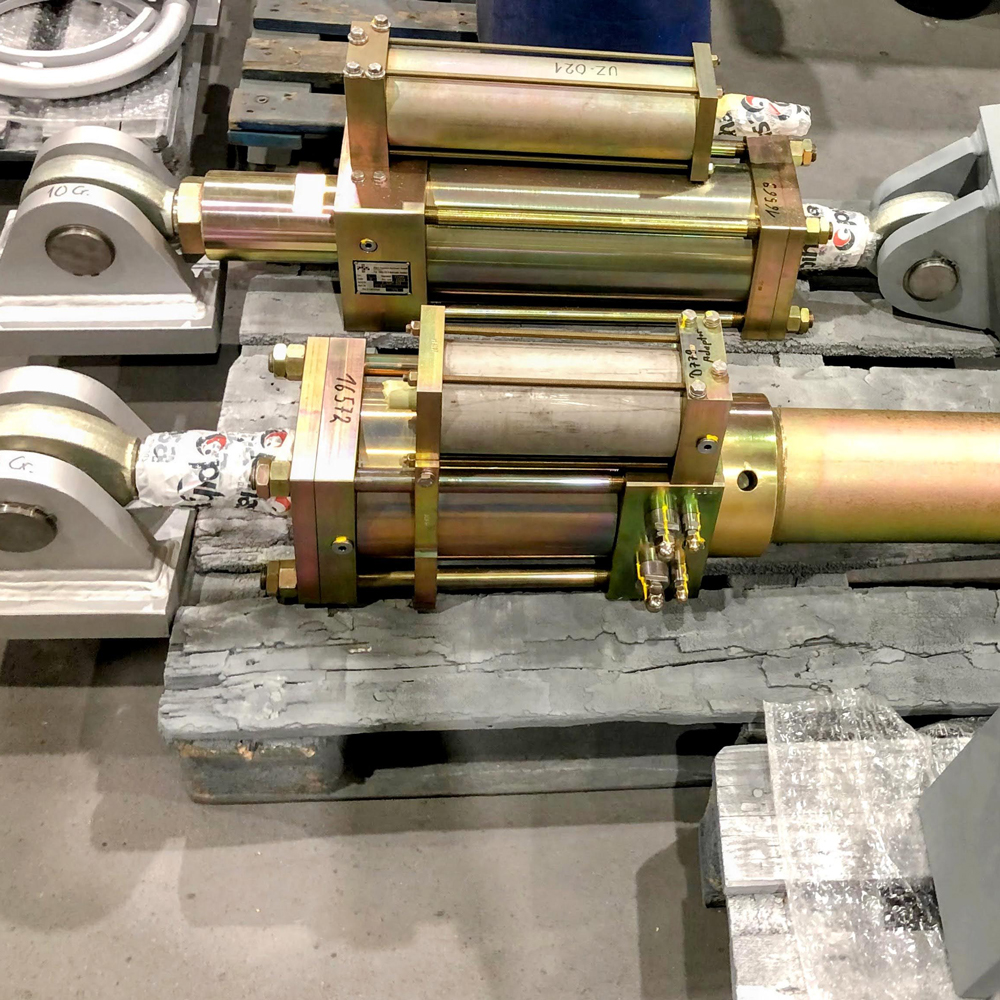

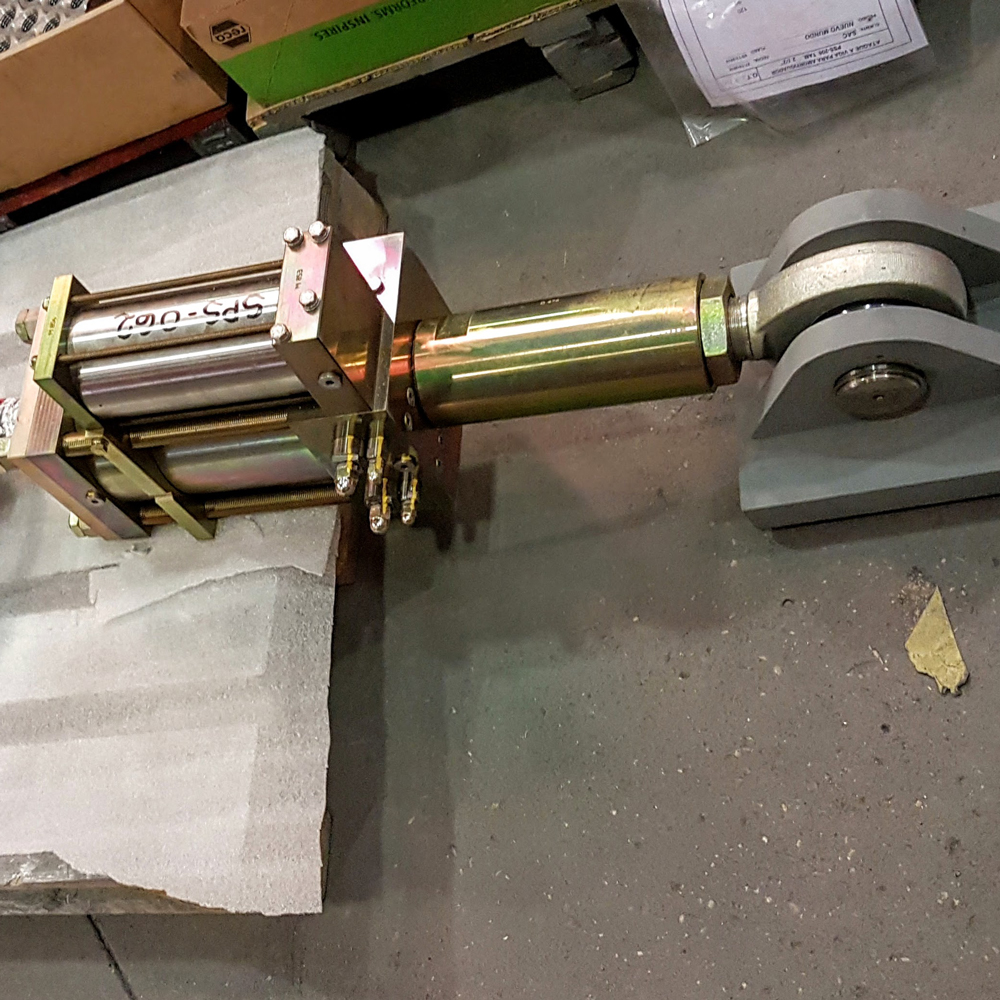

Amortisseurs hydrauliques
Les amortisseurs hydrauliques sont des éléments spéciaux conçus pour absorber les impacts importants dans la tuyauterie dus à des phénomènes sismiques ou à d'autres circonstances comme les coups de bélier.
Pendant le fonctionnement normal et le mouvement de la tuyauterie, ils ne restreignent pas les mouvements, offrant une résistance minimale. Cependant, lorsqu'un impact soudain se produit, ils se bloquent eux-mêmes, devenant des supports très rigides, protégeant le système contre cet événement.
They can be installed in any position with relation to the pipe by the use of special beam attachments (“rear brackets”), highly rigid clamps and special enlargement pipes.
Plaques de glissement pour supports de tuyaux et équipements
Les plaques de glissement sont des éléments spéciaux conçus pour réduire significativement le coefficient de friction dans les supports de tuyauterie. En conséquence, elles réduisent les valeurs de charge causées par le déplacement horizontal des tuyaux ou des équipements, réduisant les contraintes et améliorant la fonctionnalité des supports d'appui associés.
Elles sont généralement installées entre la tuyauterie ou l'équipement et la structure ou le sol.

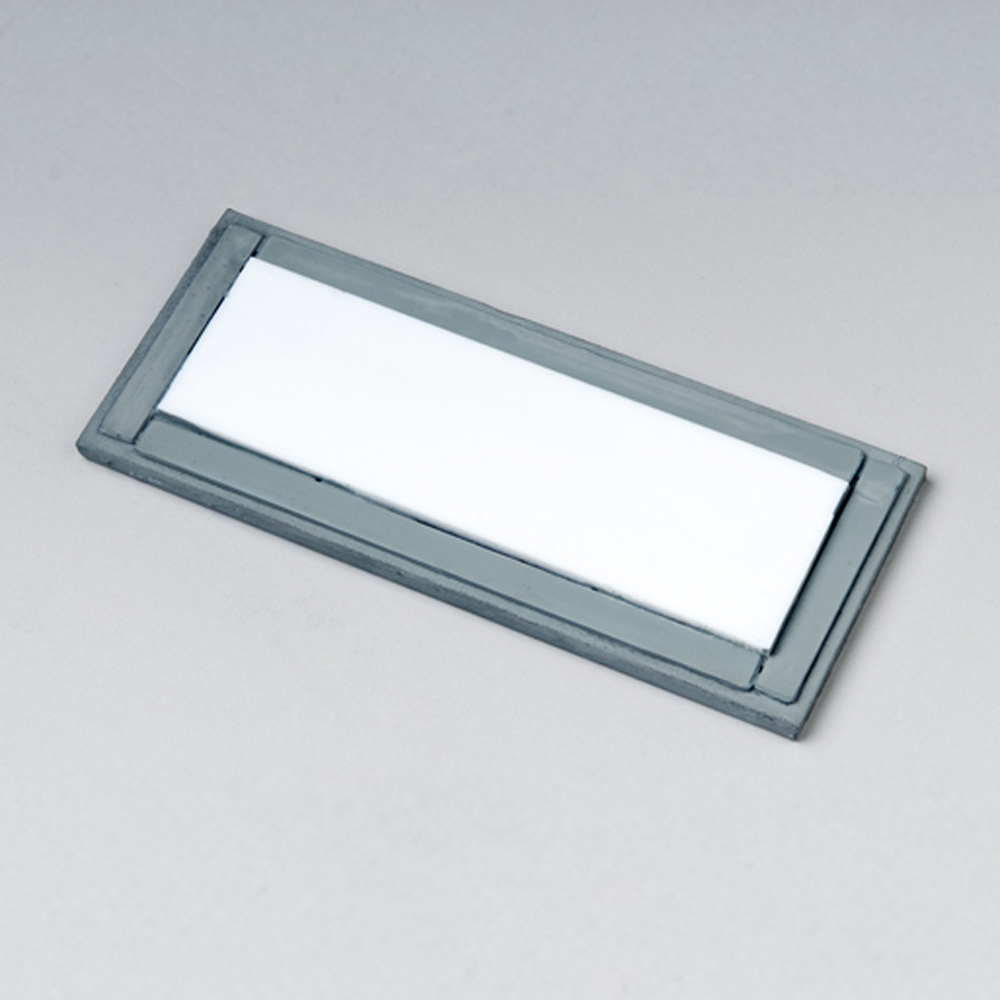

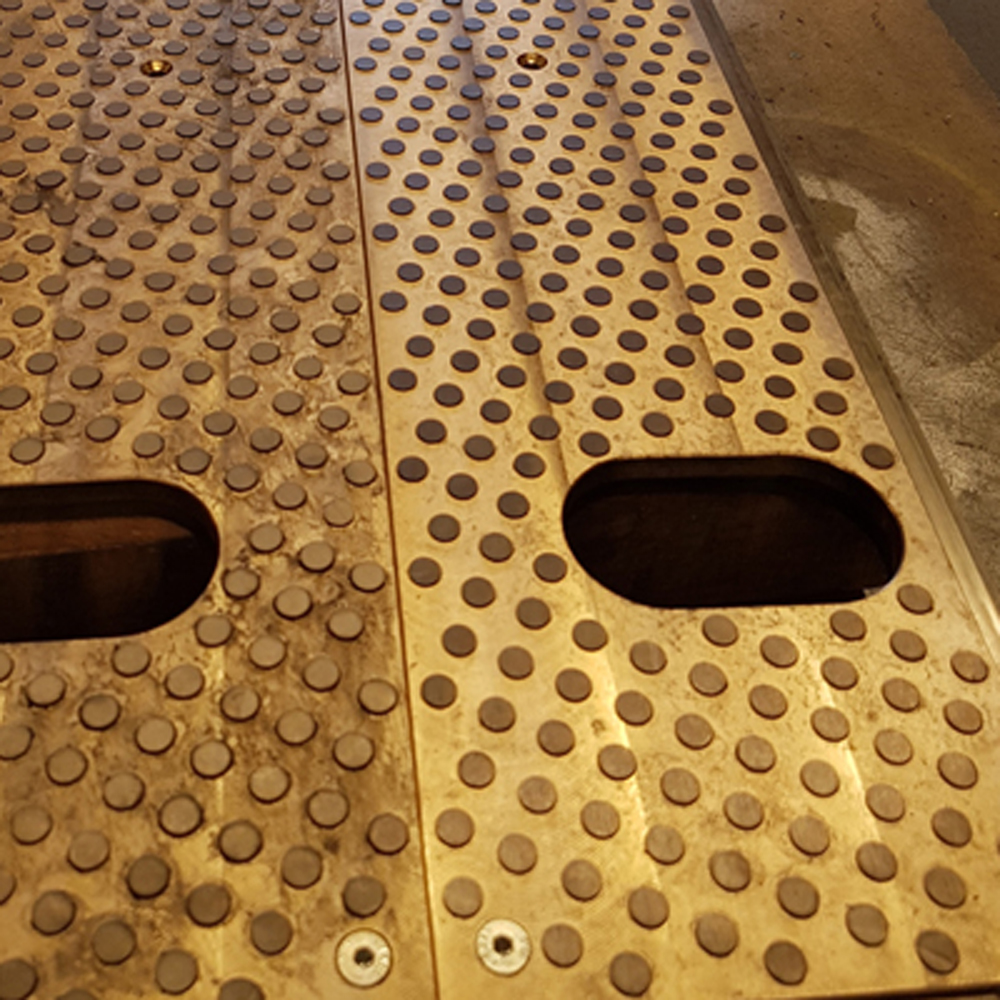

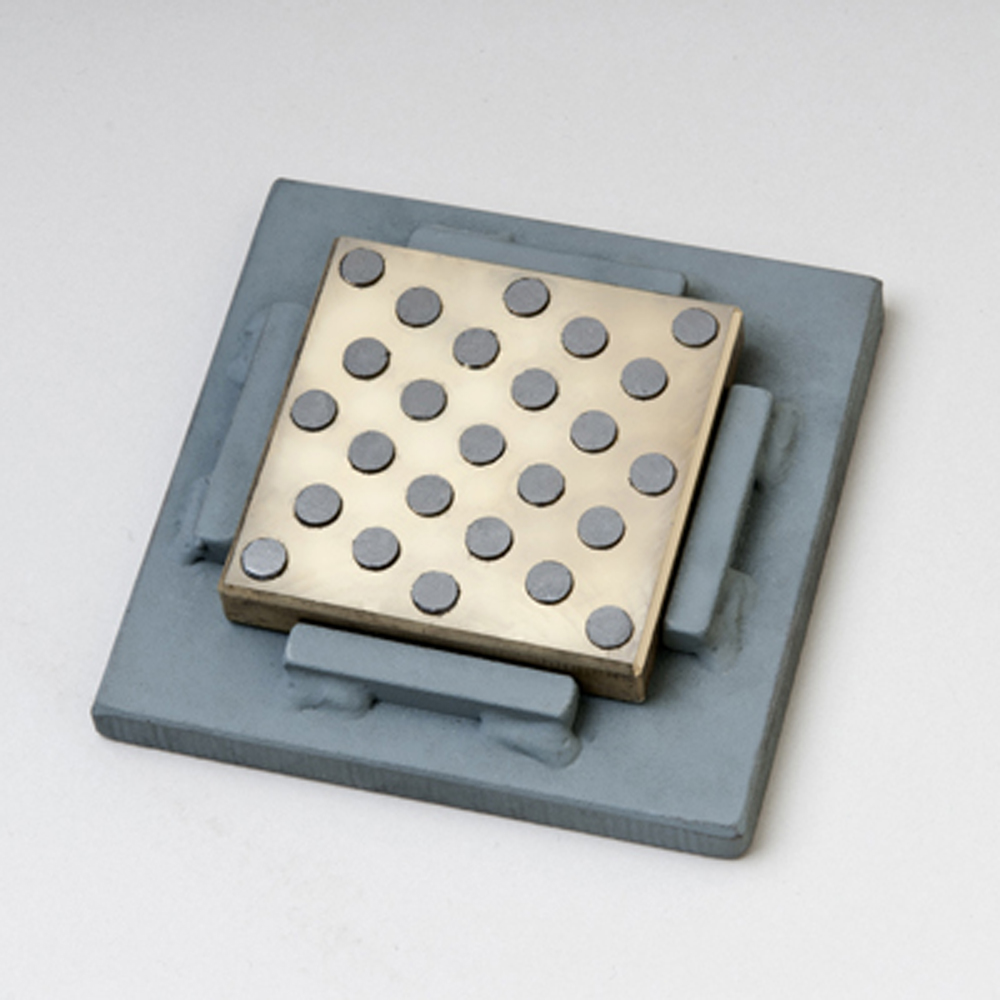

La plaque de glissement principale est basée sur l'utilisation de PTFE pour des températures inférieures à 150ºC ou de bronze-graphite pour des températures au-dessus de cette plage ou lorsque les charges ou les conditions ambiantes sont plus sévères, ou en raison de sa plus grande longévité.
Le composant PTFE ou bronze-graphite est fixé en permanence à une base en acier au carbone conçue pour être soudée à la structure de support ou à la plaque encastrée.
Comme glissière supérieure, il est recommandé d'utiliser une plaque en acier inoxydable polie ou semi-polie, afin d'assurer un faible coefficient de friction et une longue durée de vie de l'élément de glissement principal.

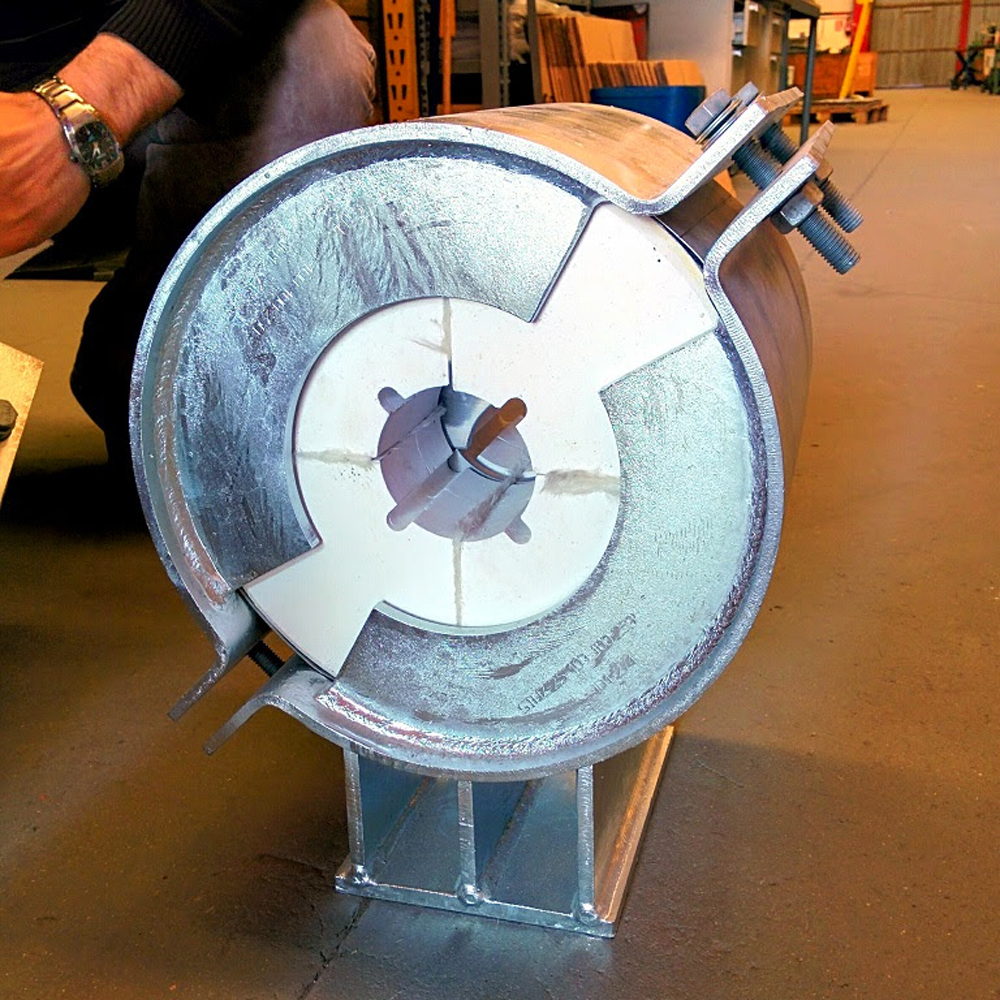

Supports thermiques pour service à haute température

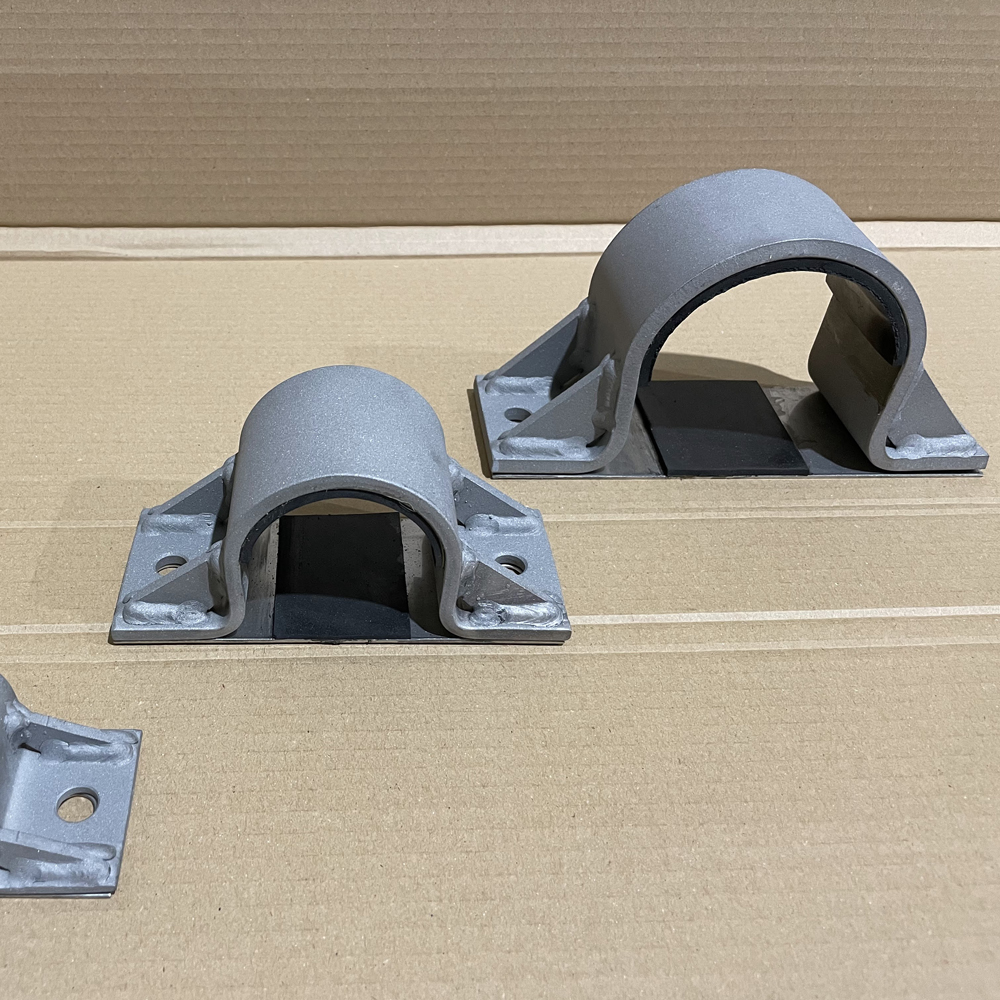

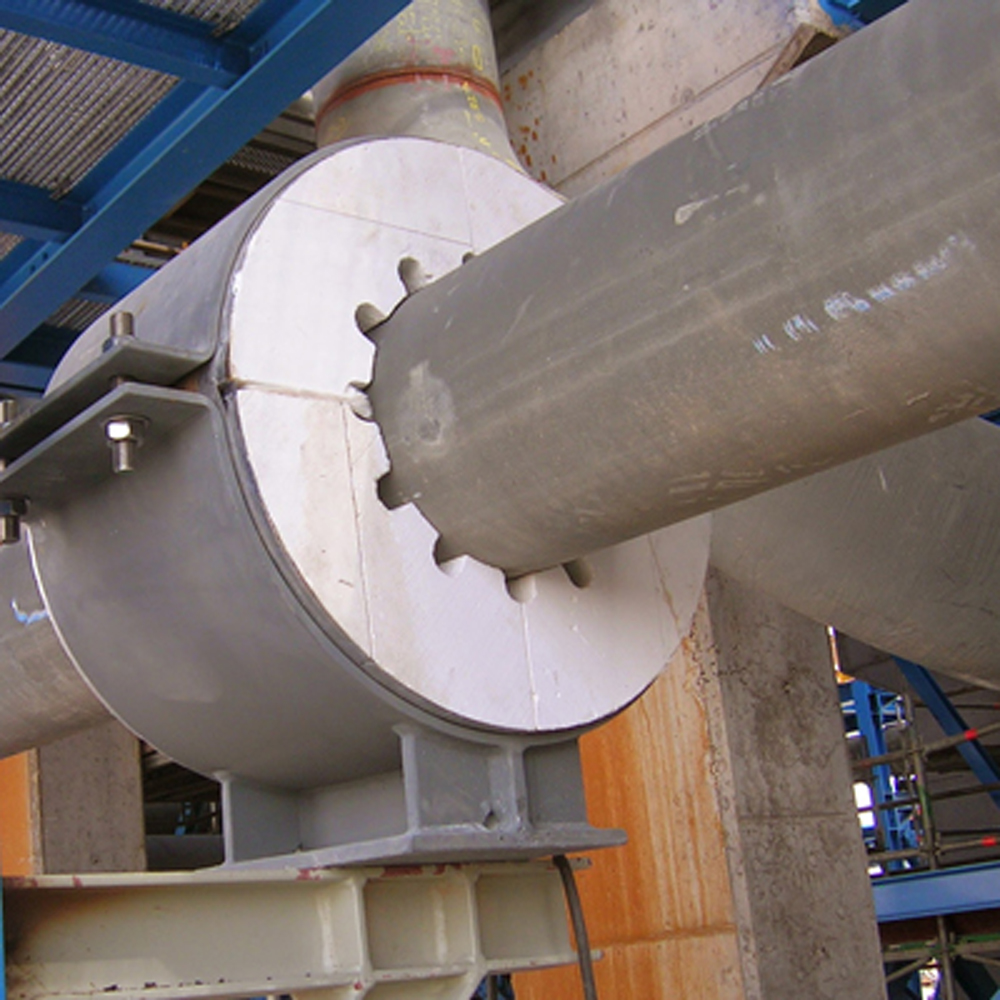

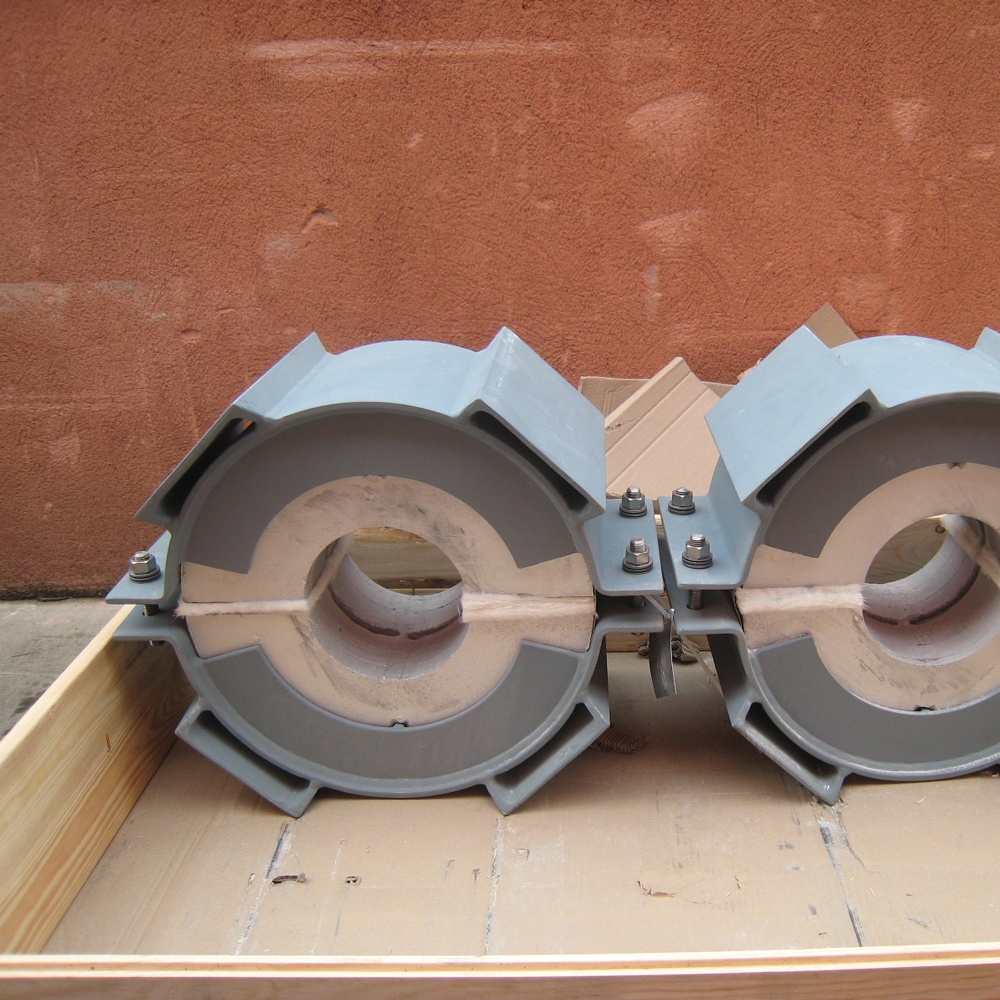

Les supports thermiques sont constitués d'un berceau ou d'un sabot en acier avec un élément d'isolation entre la tuyauterie et le support en acier. Ce composant d'isolation est généralement en matériau inorganique et minimise la transmission de chaleur de la tuyauterie vers l'acier. En conséquence, en combinaison avec l'isolation conventionnelle de la tuyauterie, il évite les pertes de chaleur et prévient l'impact négatif d'une chaleur élevée dans le support en acier et la structure associée ou les bases en béton.
Il existe une large gamme de conceptions pour toute combinaison de taille de tuyau et d'épaisseur d'isolation, ainsi que différents types d'installation afin d'obtenir une variété de fonctions (appui simple, types de guidage, butées axiales, ancrages de tourillons, sabots doubles, etc.). Il existe également un certain nombre de types de matériaux et de densités en fonction de la charge à supporter et du degré d'efficacité thermique requis.

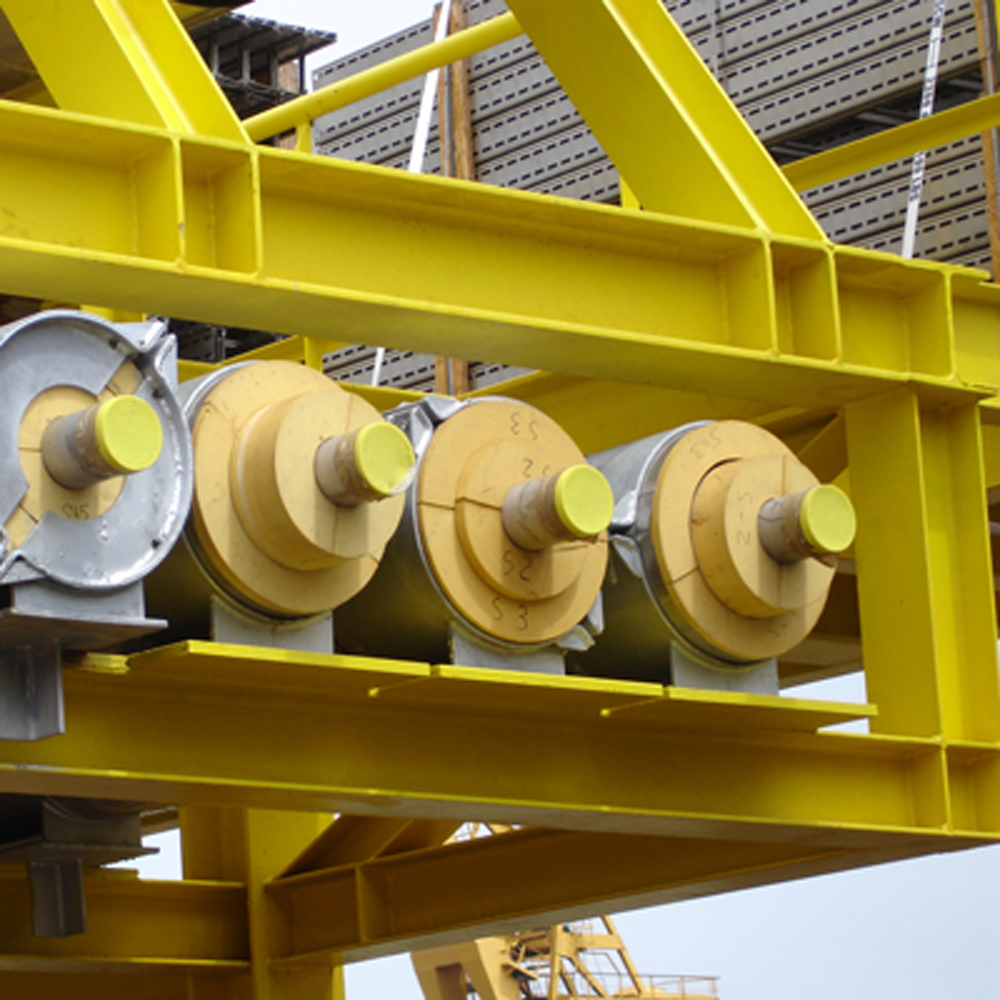

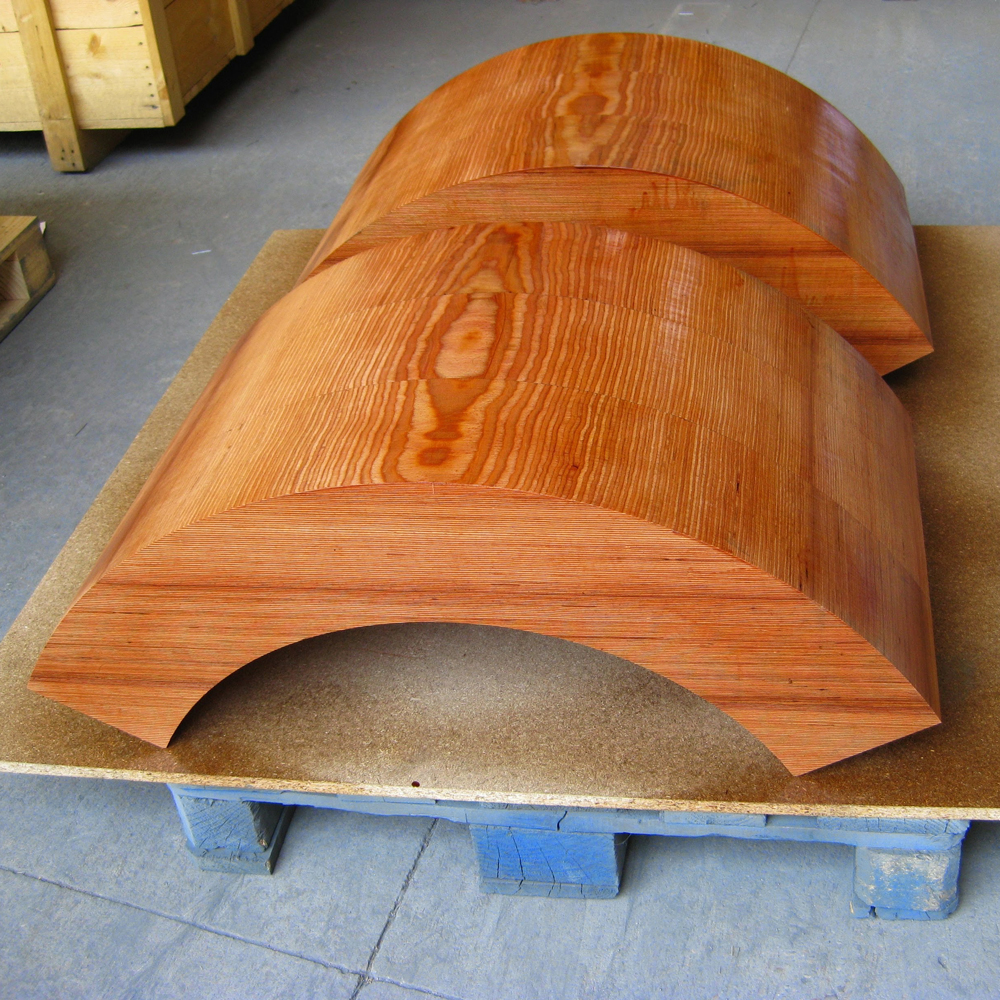

Supports isolés pour service froid ou cryogénique

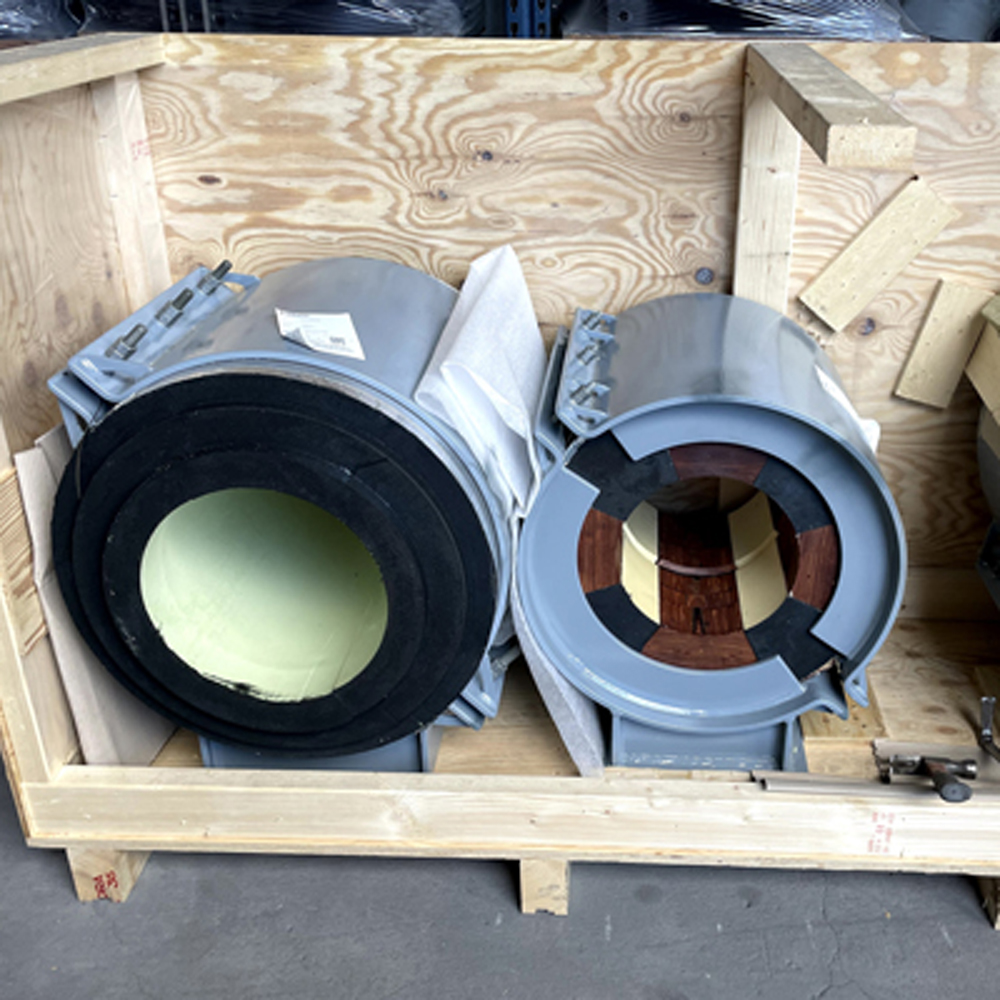

Nous proposons une variété de supports pour service froid (températures autour ou légèrement en dessous de 0ºC) et service cryogénique (jusqu'à -196ºC), qui consistent en une combinaison de supports en acier (généralement des berceaux et des sabots) avec des matériaux d'isolation de différents types :
Mousse de polyuéthane moulée haute densité (PUF)
Bois dur densifié
Composites en résine haute densité
Nous serons en mesure de nous adapter aux exigences de votre projet étant donné le nombre infini de combinaisons de tailles de tuyaux, d'épaisseurs d'isolation, de hauteurs de supports, de longueurs, de types…

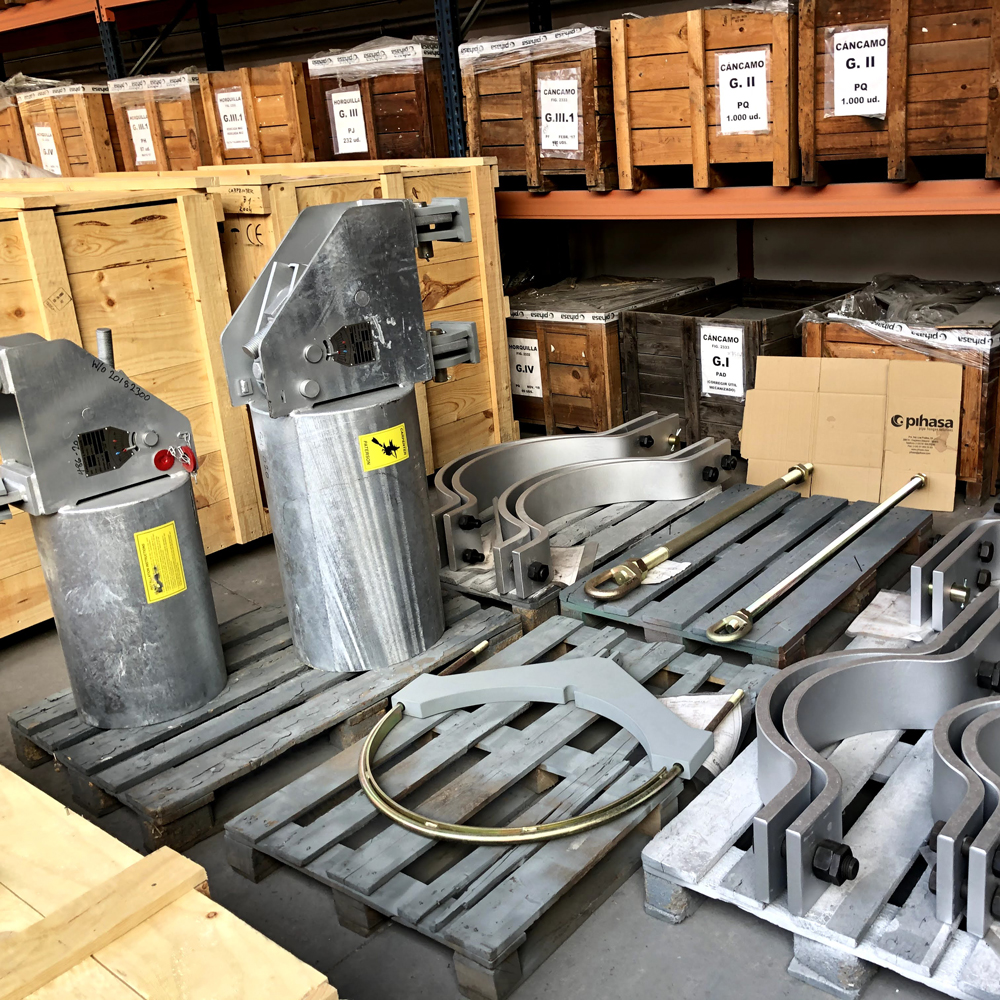

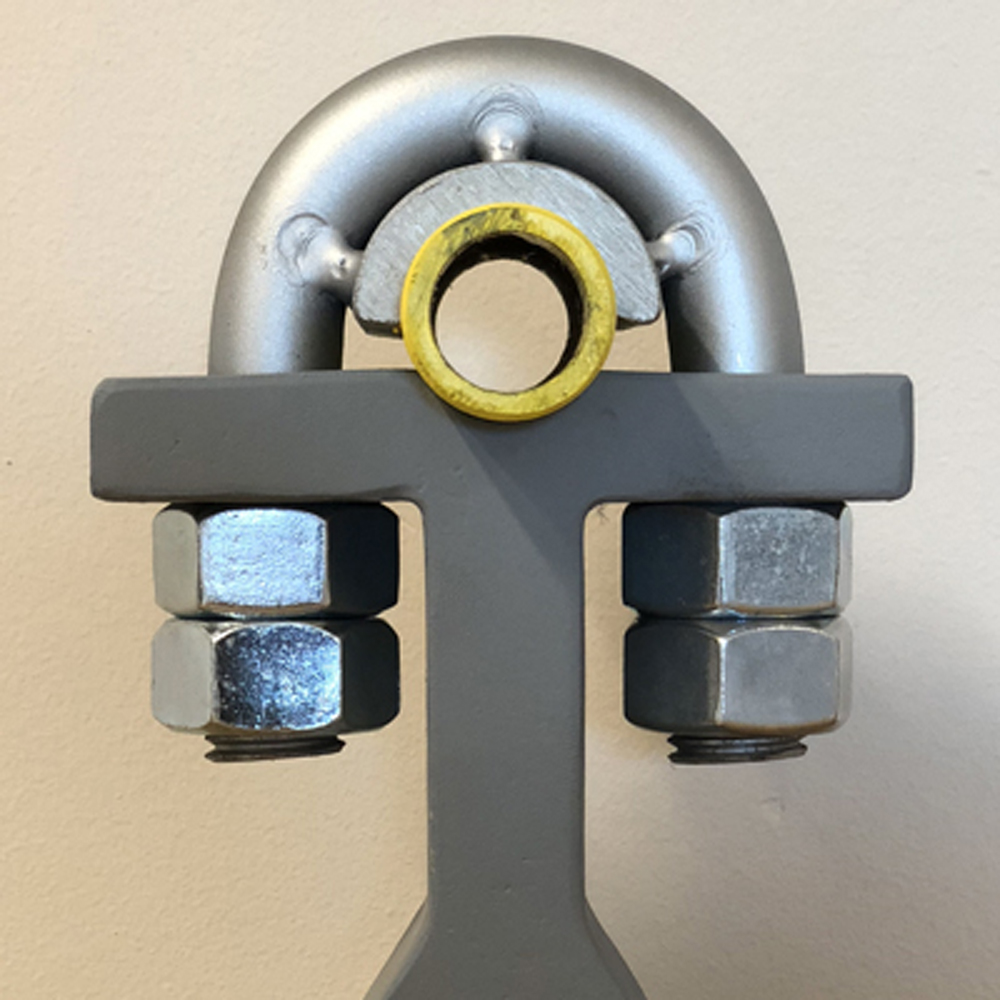

Supports spéciaux et fabriqués sur mesure
Although our technical catalogue of standard components covers most of our clients’ needs, our means of production are so flexible that we can easily adapt to third party standards and to adjustments of our standard components.
Nous sommes également capables de concevoir et de fabriquer des supports spéciaux répondant à des exigences particulières.
As a result, we can guarantee the maximum satisfaction of our clients’ specifications along with competitive prices and short delivery times.

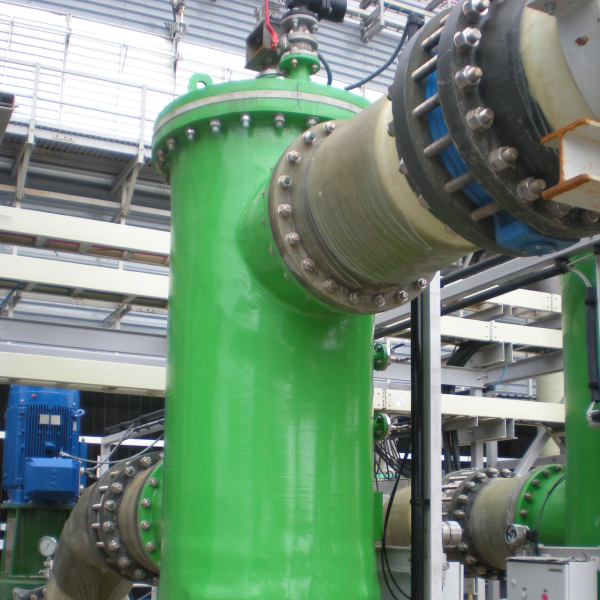

Filtres et spécialités
Conception, fabrication et fourniture de filtres et de crépines pour fluides dans les centrales électriques et les installations pétrochimiques.
Logiciels et services
En plus de notre logiciel libre propriétaire, Pihasa Assistant, nos services apportent une valeur ajoutée à chaque projet.
