Soportes para tuberías
Del muelle de carga variable al soporte criogénico de −196 °C: calculamos, fabricamos y ensayamos cada soporte en nuestra planta de Madrid, bajo su especificación y con trazabilidad total.
Despiece
Recorra el despiece con el scroll. Cada componente responde a un cálculo y a un ensayo: así se garantiza que la carga que soporta su tubería sea exactamente la del proyecto.
Cargando secuencia…
Acero al carbono, granallado SA 2½ y esquema de pintura según especificación

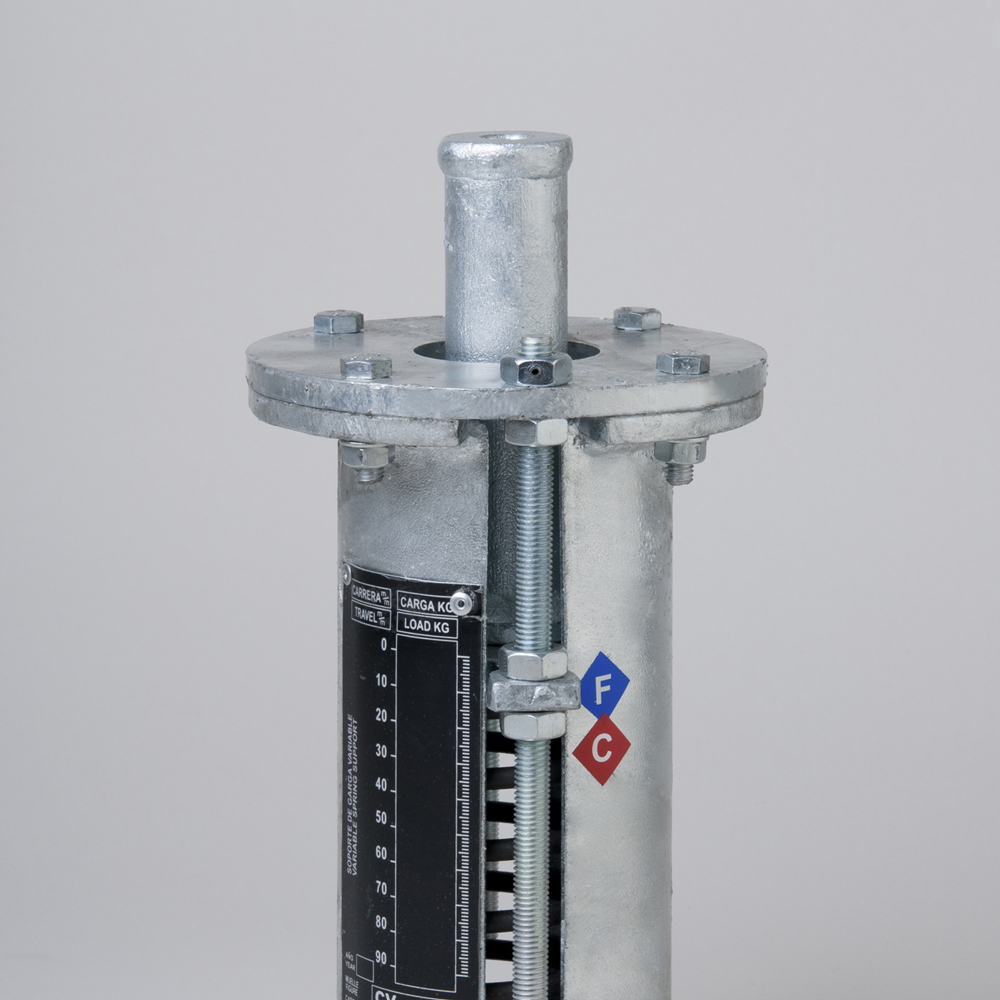

Tarado individual en banco: constante de muelle verificada frente a plano
Con escala de recorrido visible para inspección en operación
Componentes roscados con certificado de materiales 3.1
Precomprimido y bloqueado a la carga de montaje del proyecto
Secuencia ilustrativa — sustituir por renders del producto real

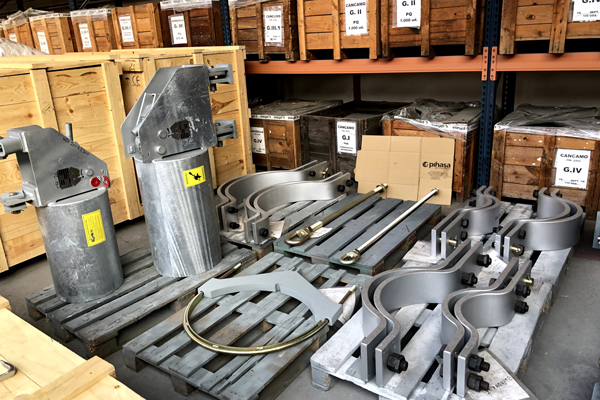

La gama
Cada familia sigue el catálogo PIHASA 147A y puede fabricarse bajo estándar de cliente. Descargue la ficha técnica de cada una o pida ayuda a nuestra ingeniería para seleccionarla.

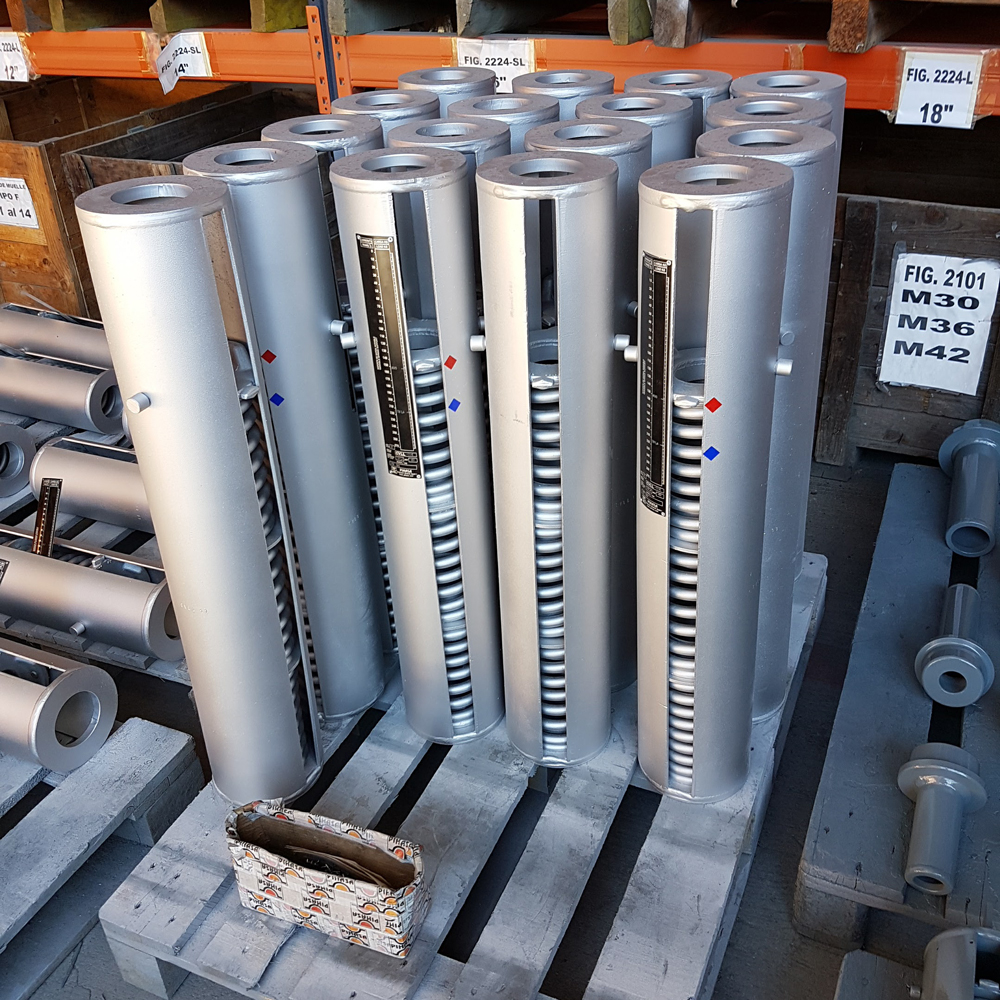

Series A–H · tarado individual

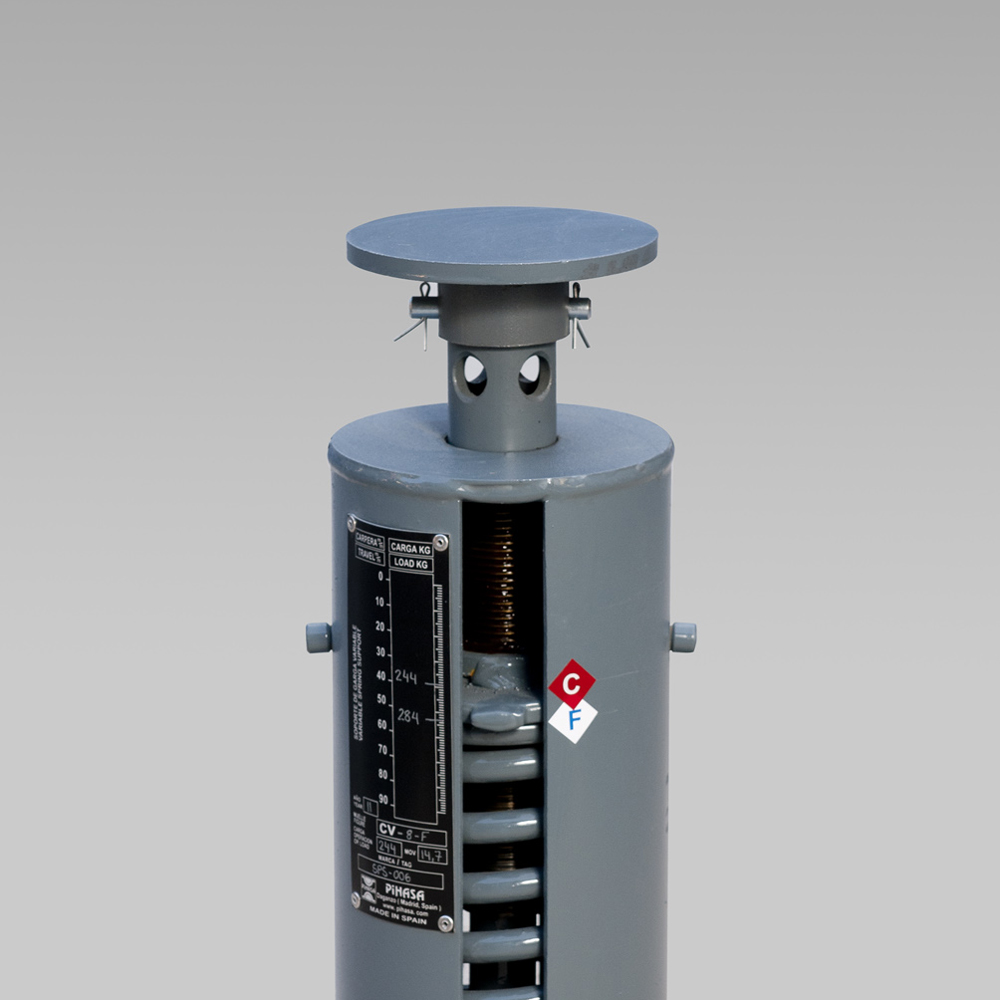

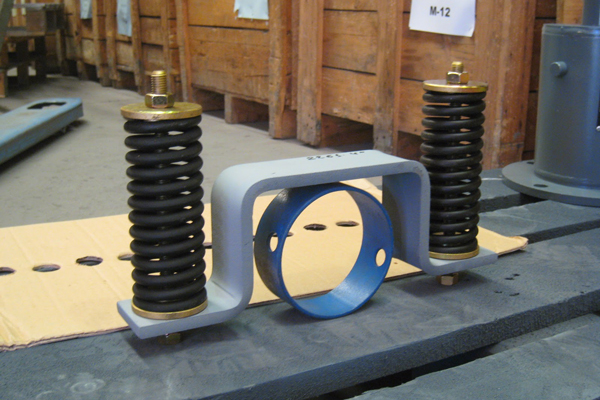

Absorben los desplazamientos verticales de la tubería manteniendo la carga dentro de la desviación admisible. Series A–H con distintos recorridos y rangos de carga, tarados y bloqueados en fábrica.

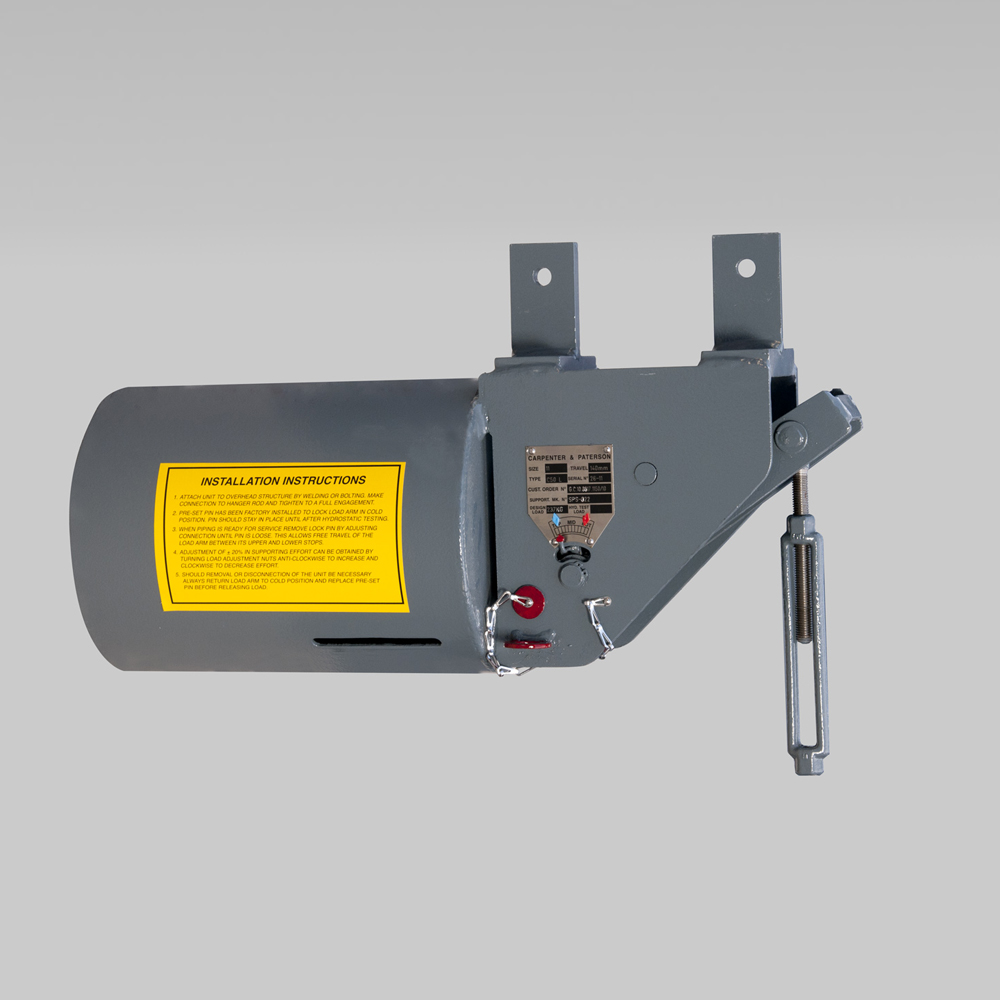

Desviación ≤ 6 % en todo el recorrido
Carga prácticamente constante en todo el recorrido: la solución cuando el desplazamiento es grande y la desviación de carga admisible, pequeña. En ejecución de apoyo o colgado.

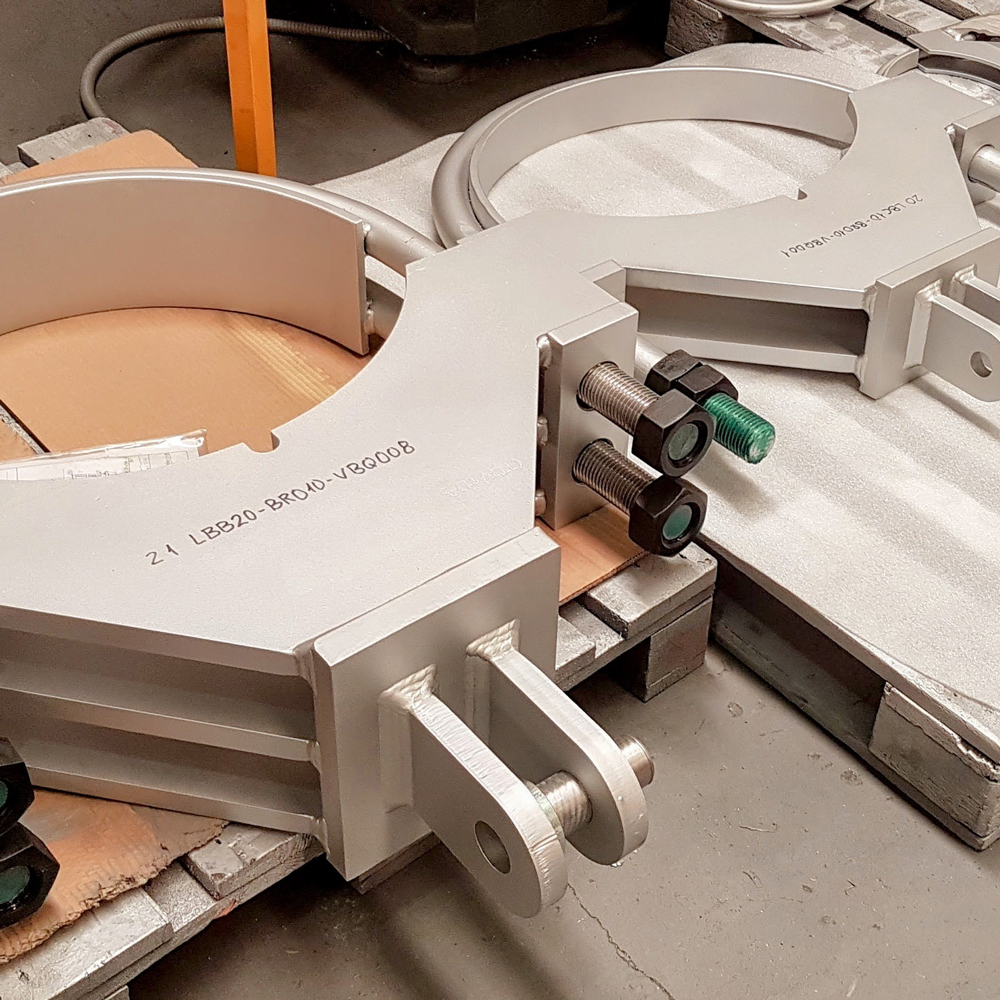

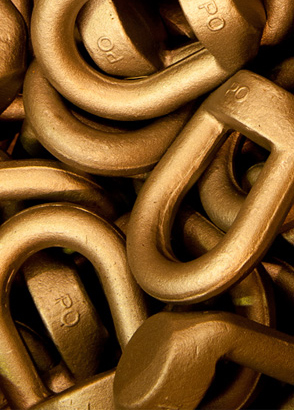

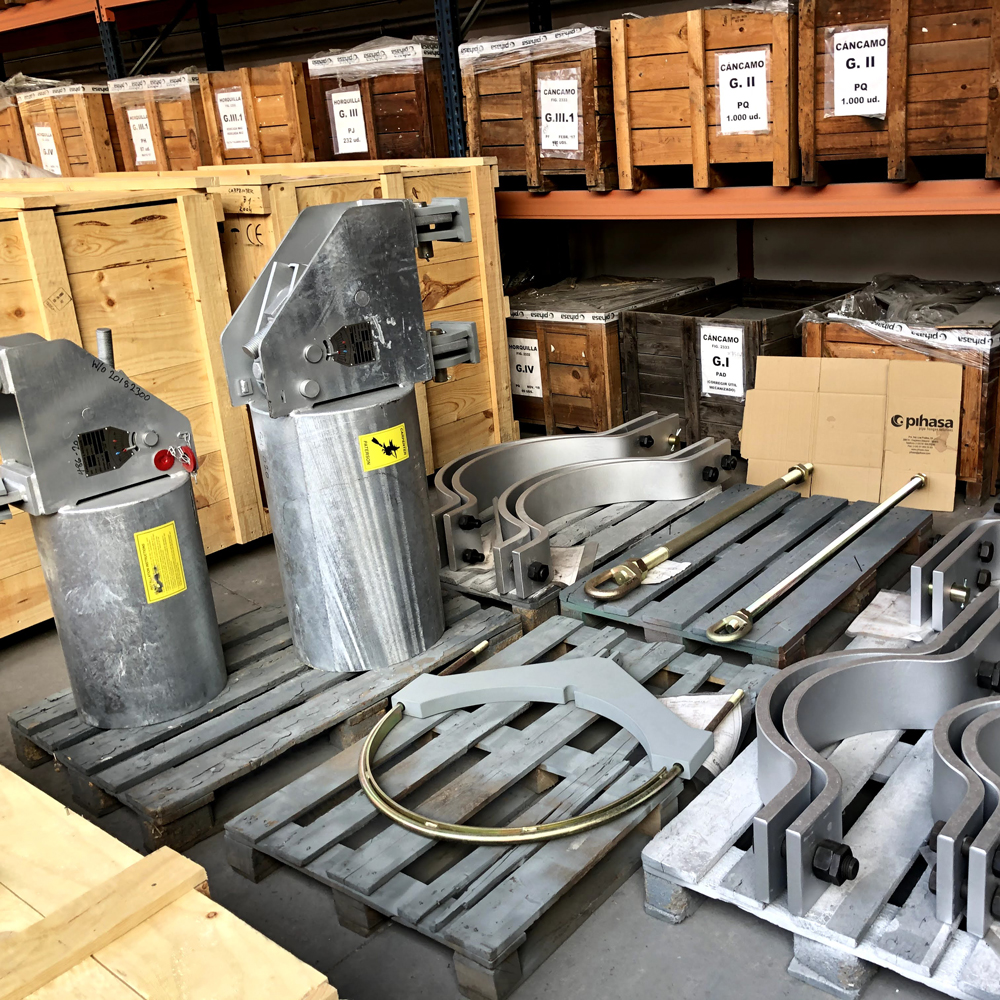

Componentes según catálogo 147A

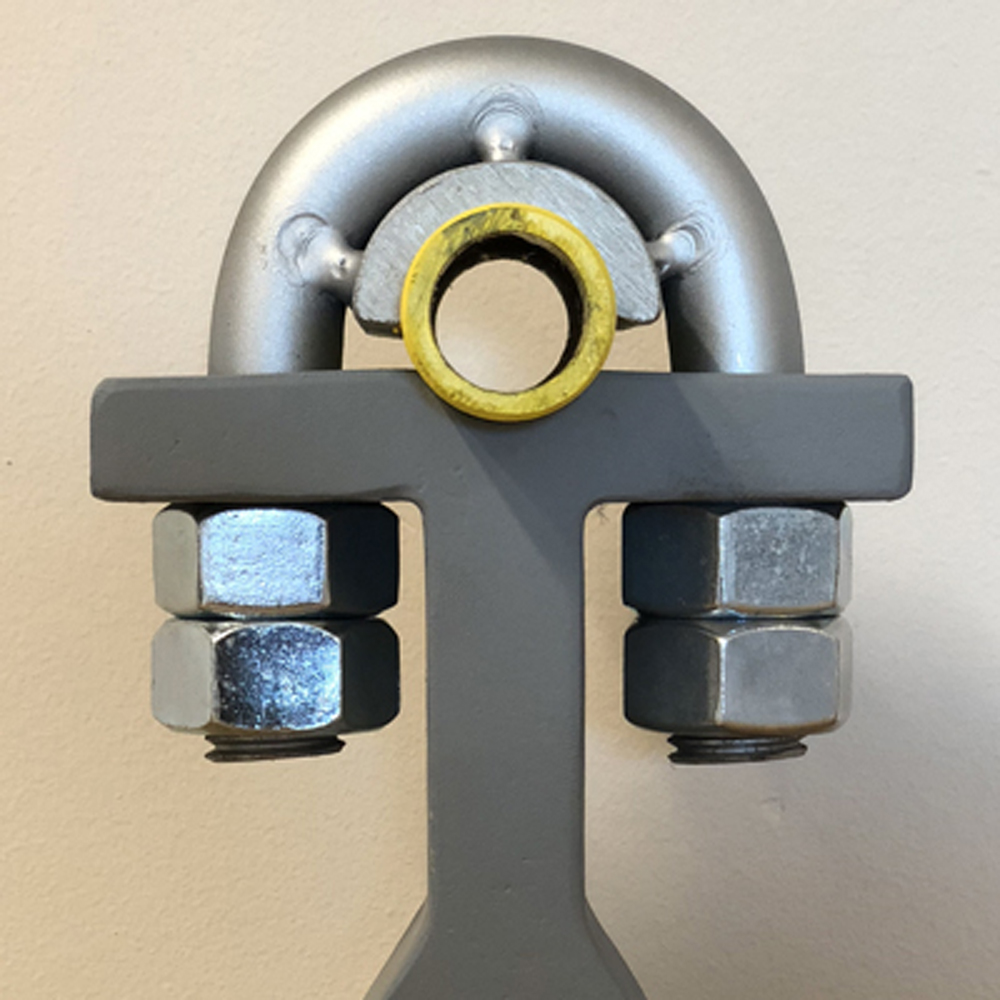

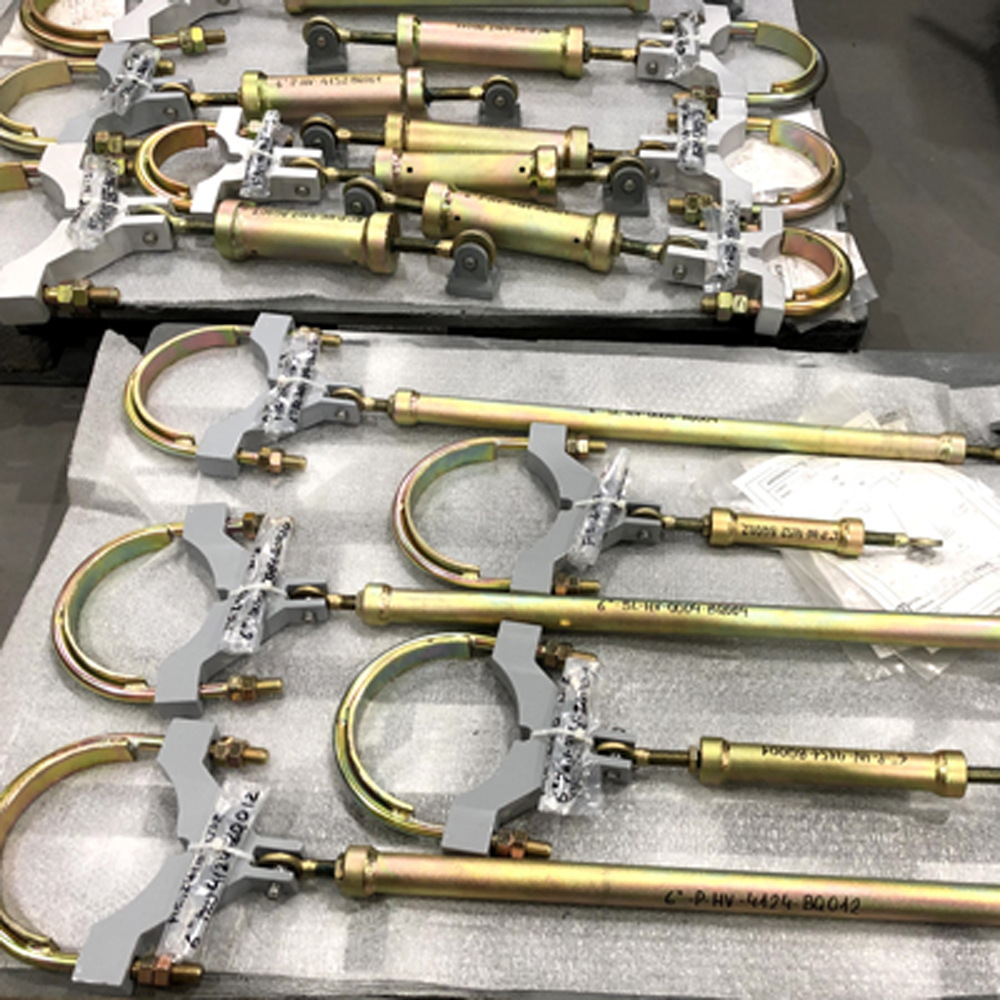

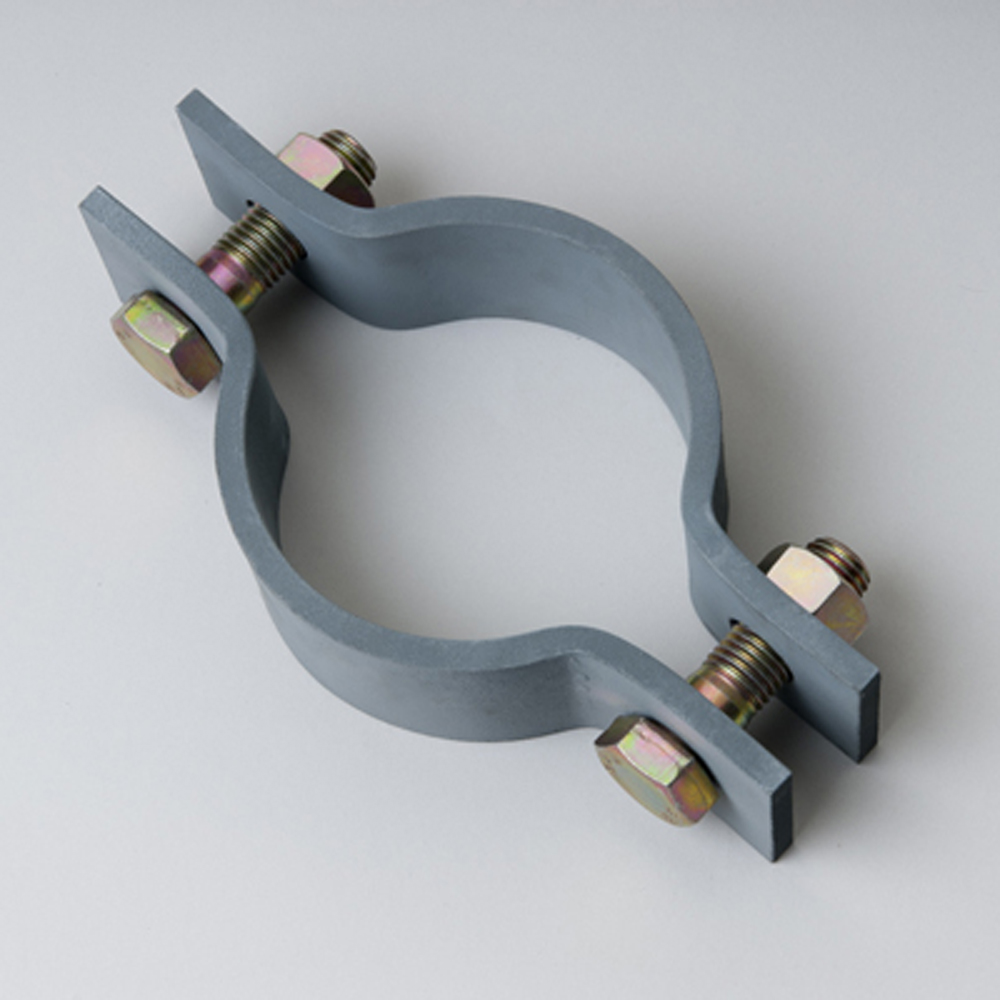

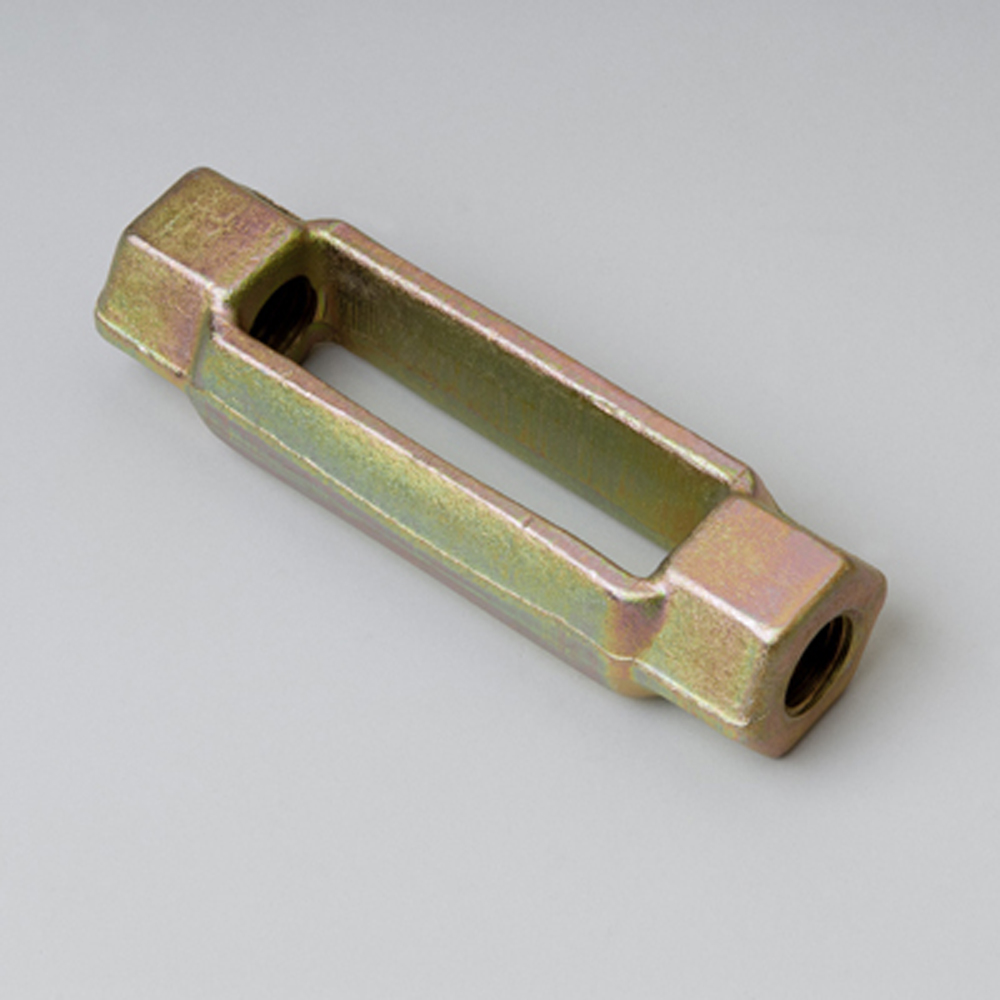

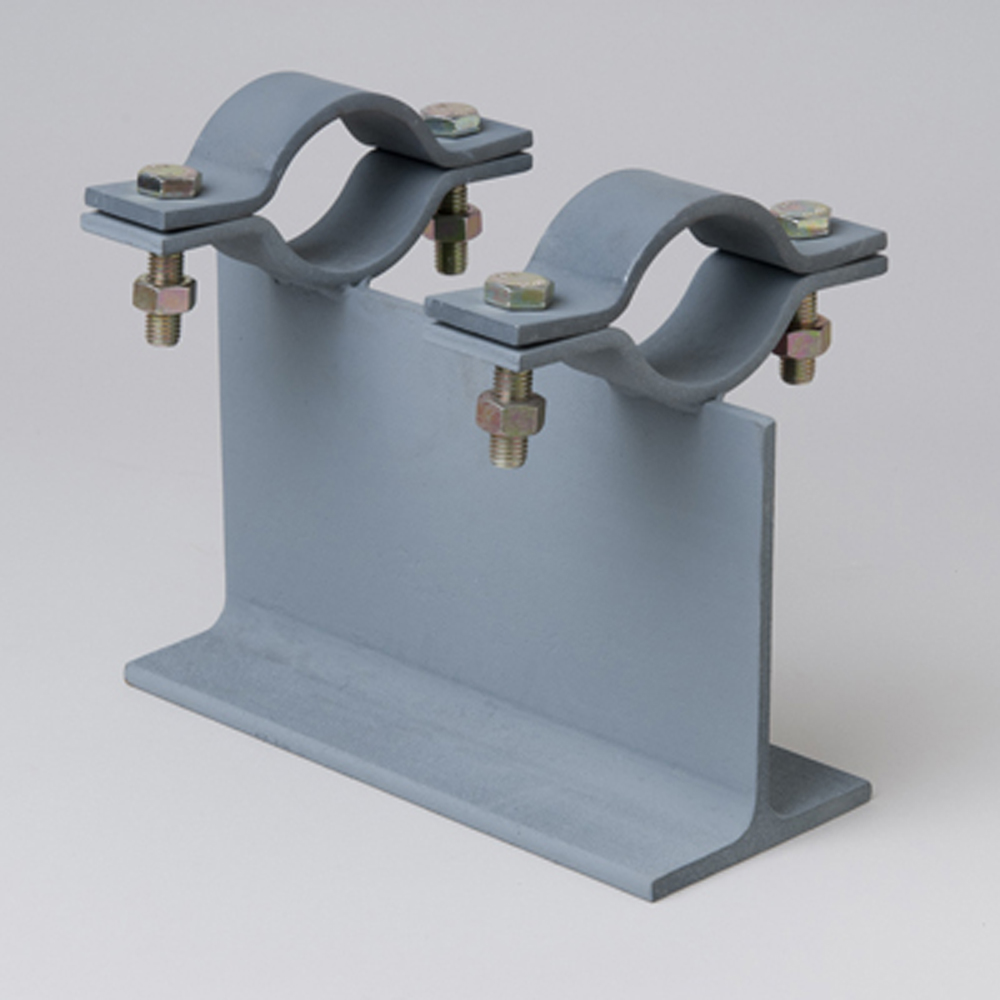

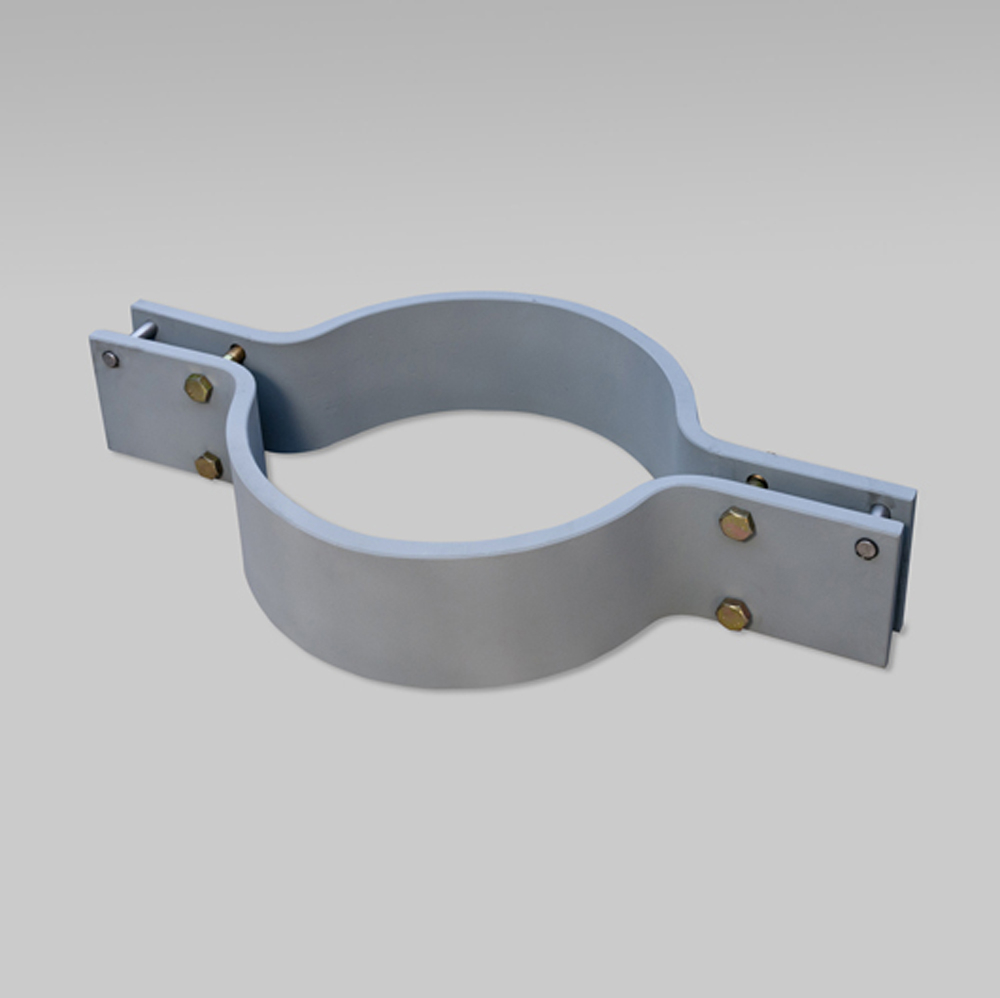

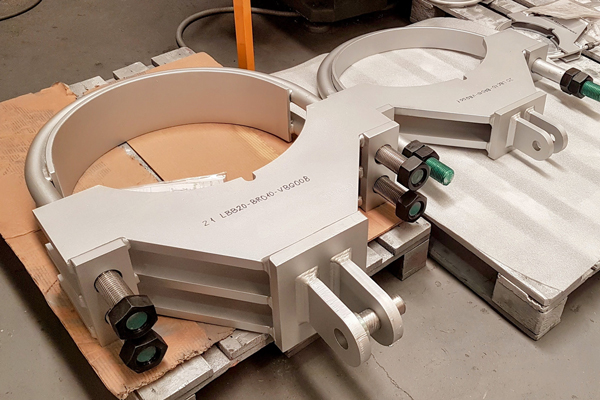

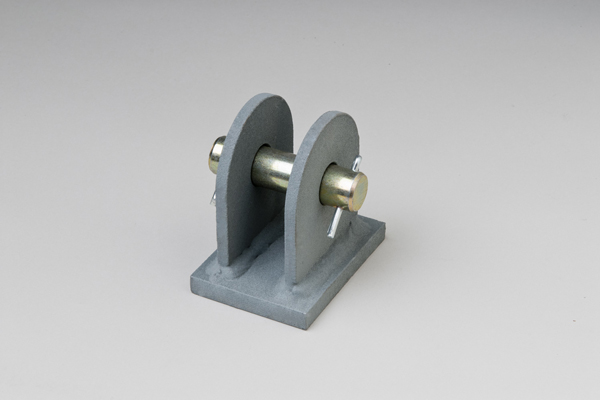

Varillas, tensores, abrazaderas, orejetas y estructuras colgadas para líneas sin desplazamiento vertical significativo. La base de cualquier soportado bien resuelto.

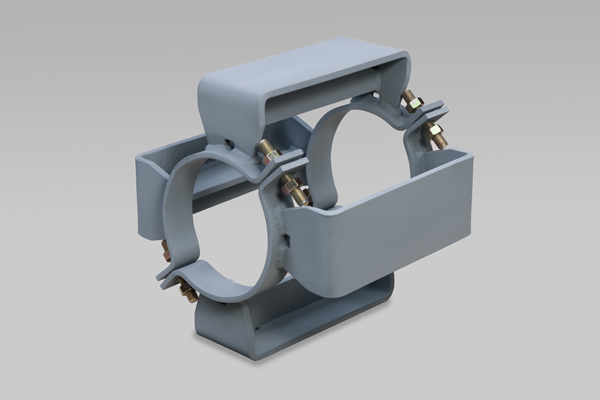

Diseño según cargas de estrés
Topes, guías y anclajes que controlan los grados de libertad de la línea: dirigen la dilatación hacia donde el cálculo de flexibilidad la necesita.

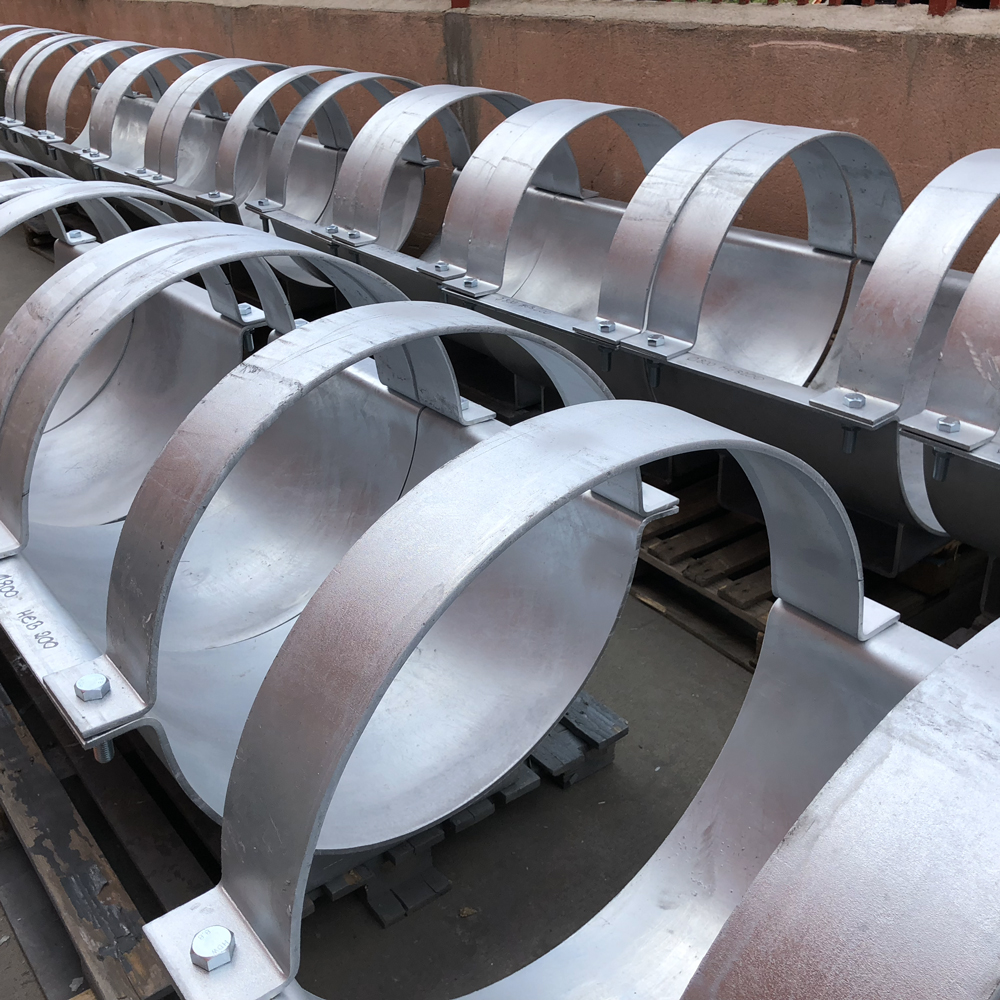

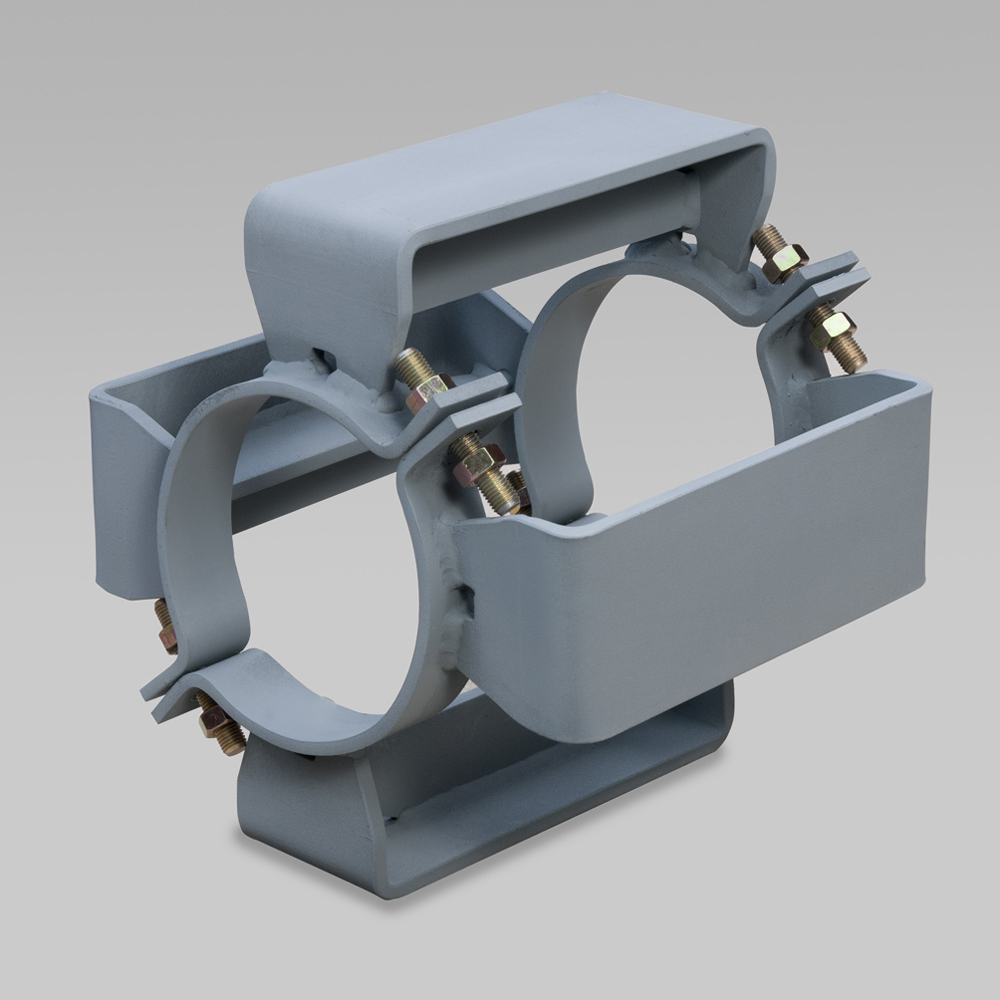

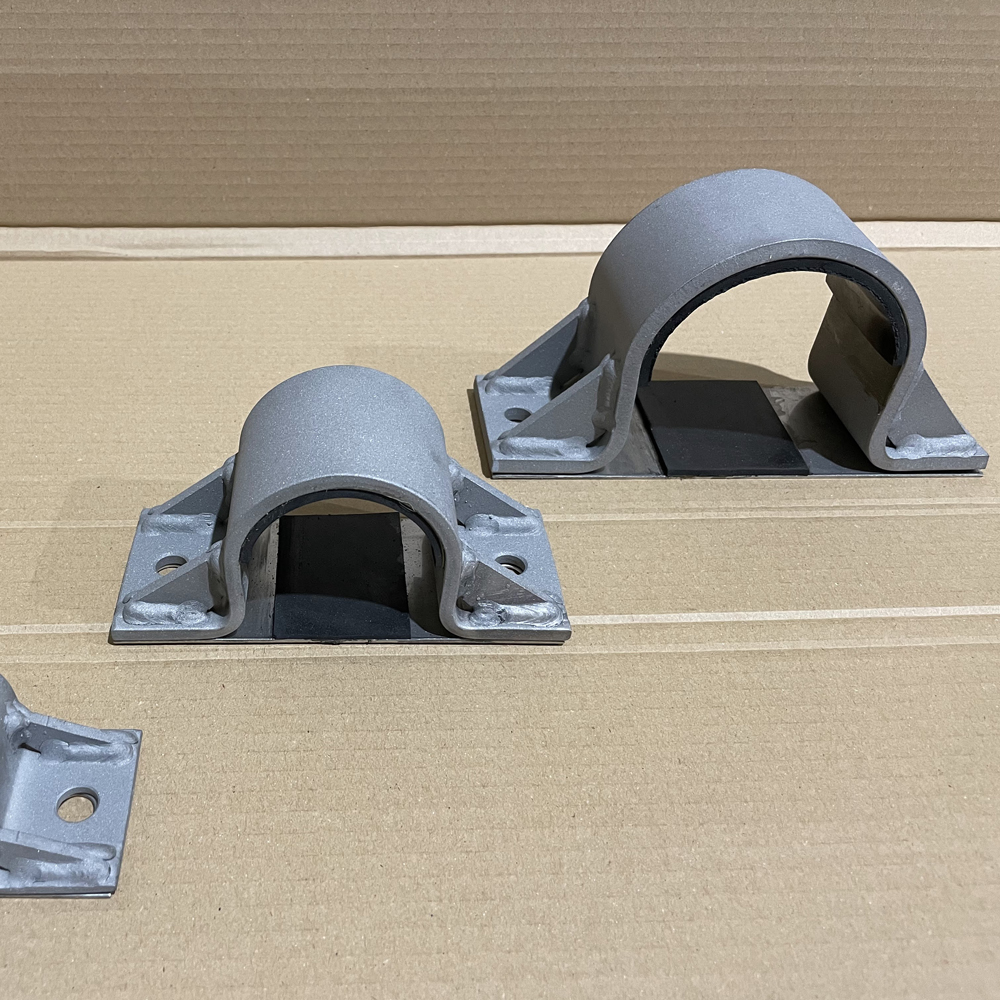

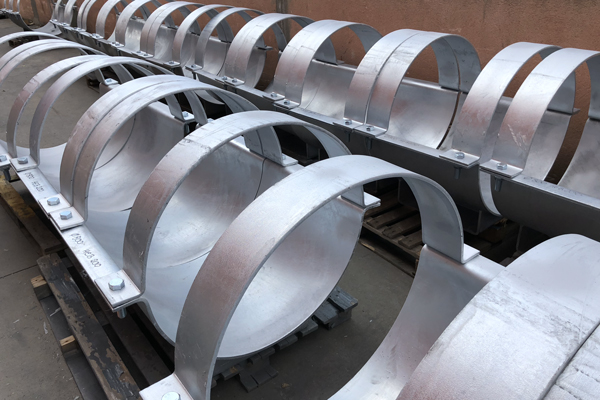

Fig. 2136 patín cuádruple y familia

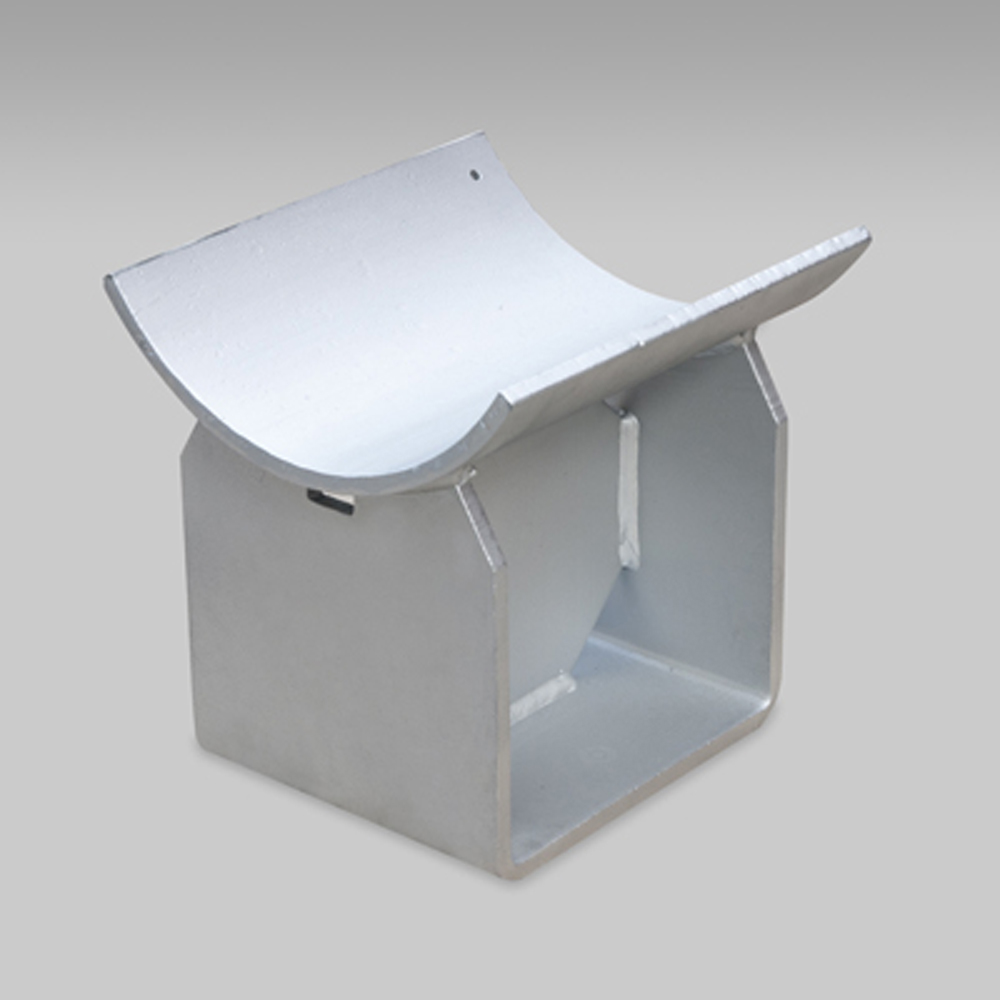

Soportes deslizantes y de apoyo para racks y líneas horizontales. Con o sin placa de deslizamiento, aislados o en contacto directo.

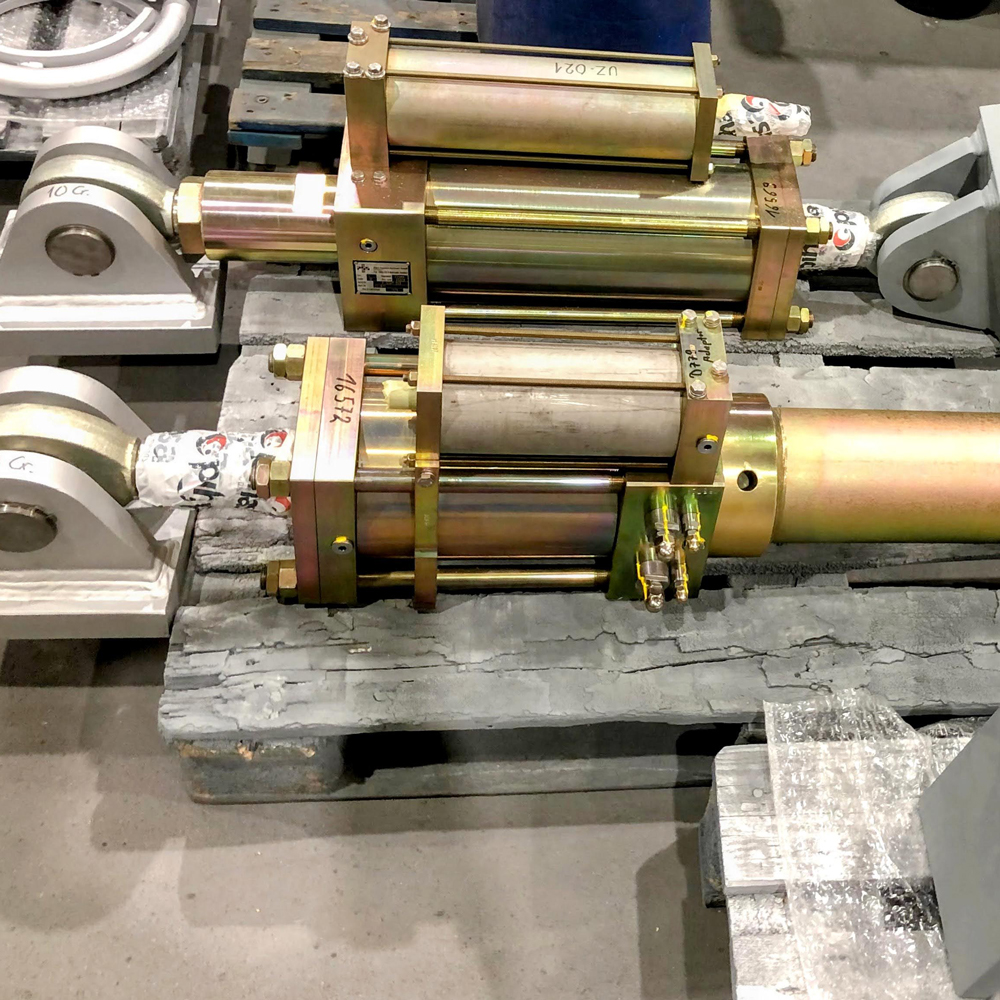

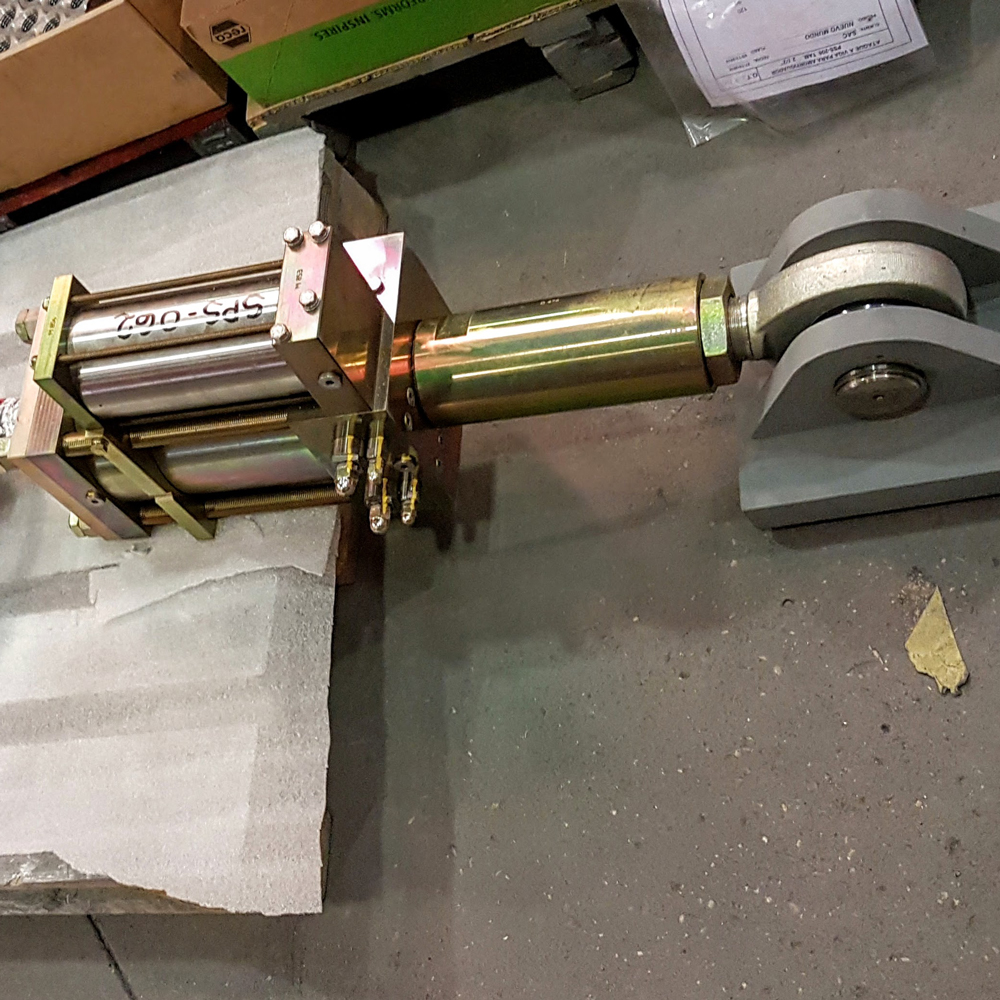

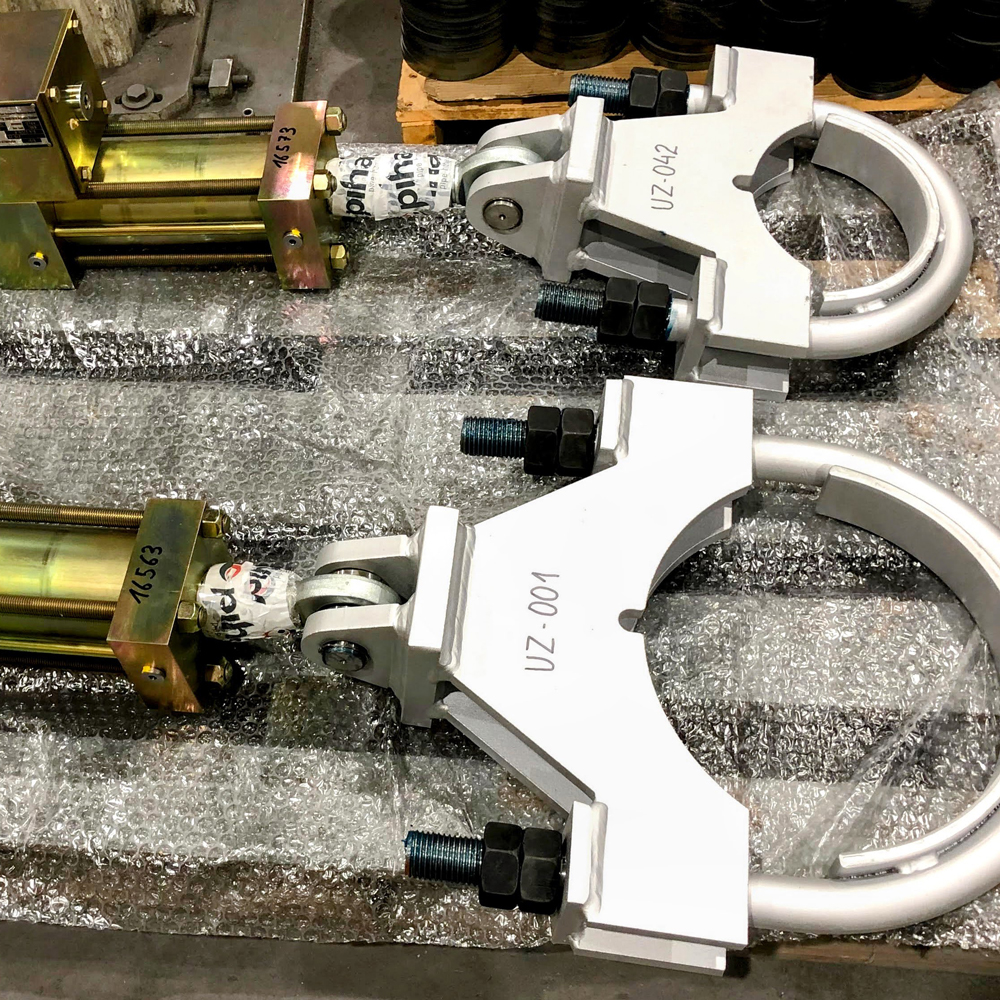

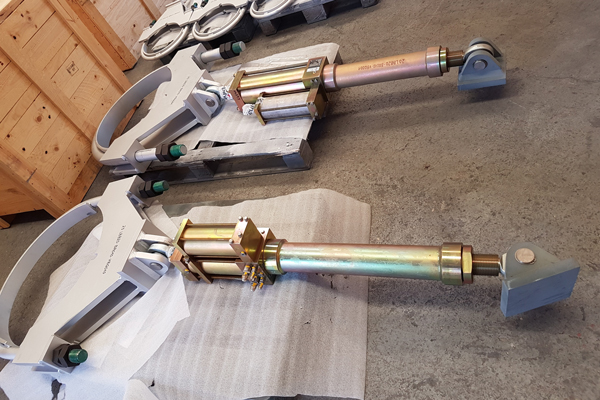

Snubbers · aplicación sísmica
Permiten el movimiento térmico lento y bloquean los eventos dinámicos: golpe de ariete, sismo, disparo de válvulas de seguridad. Protección esencial en plantas de proceso y nucleares.

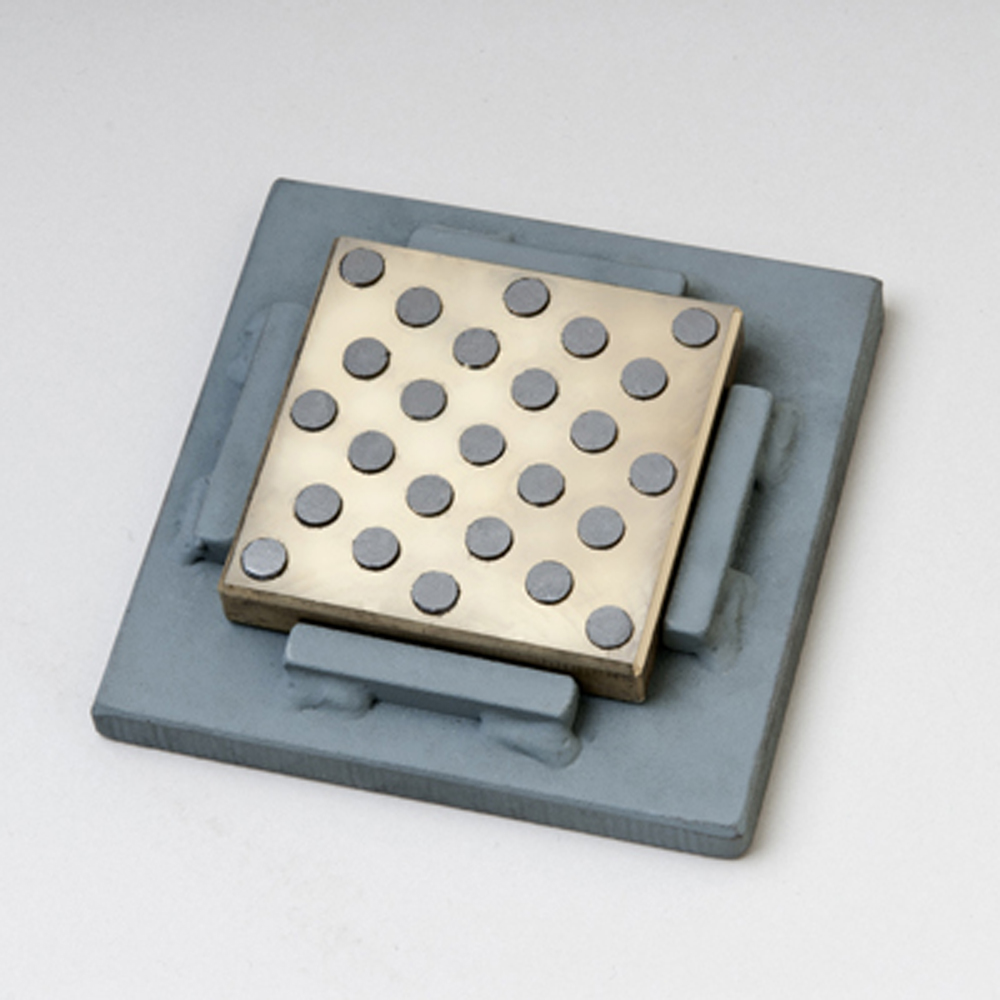

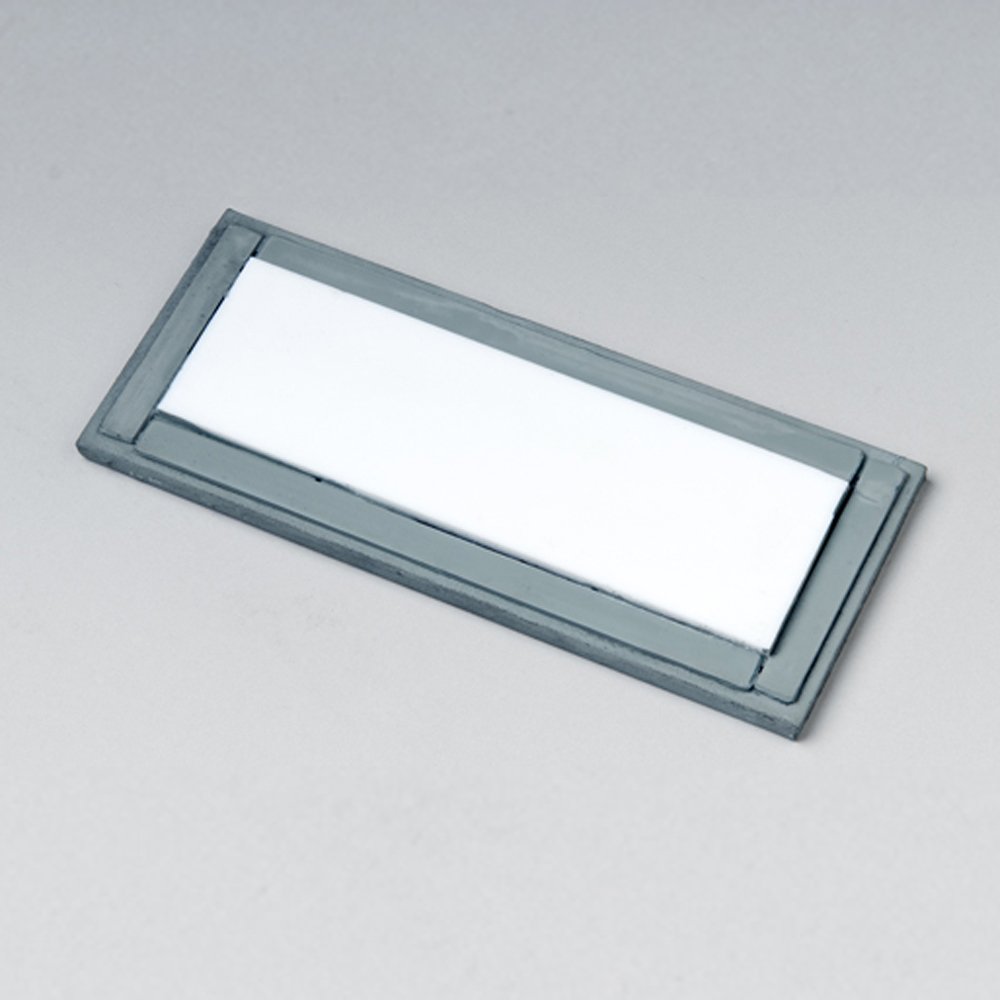

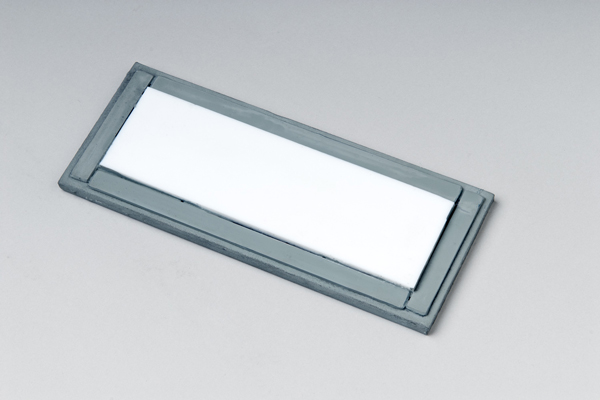

PTFE µ ≤ 0,1 · autolubricantes

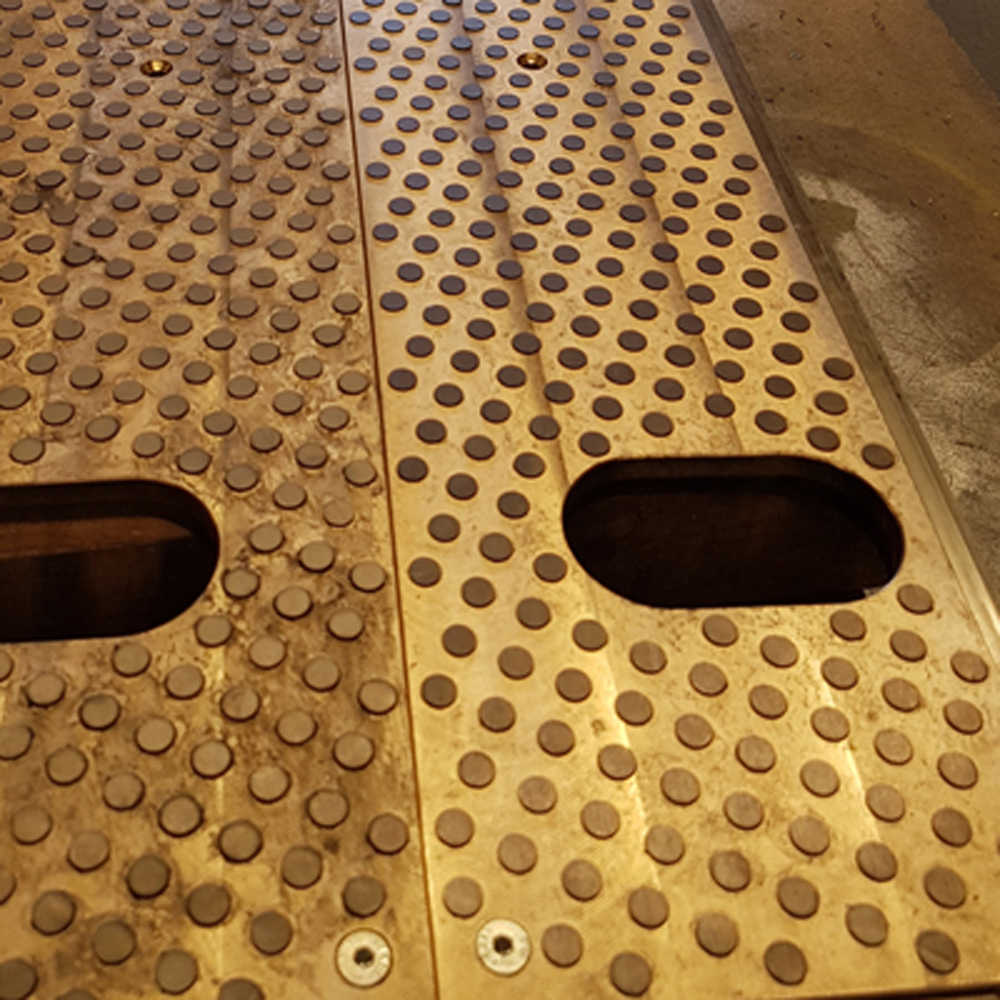

Reducen la fricción en los apoyos deslizantes hasta valores de proyecto (µ ≤ 0,1), disminuyendo cargas sobre estructura y boquillas de equipos.

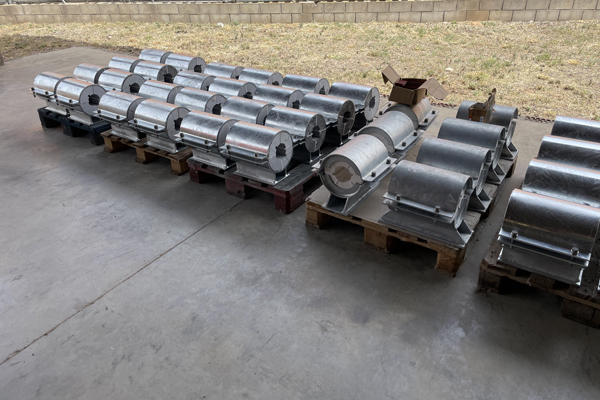

Hasta +600 °C

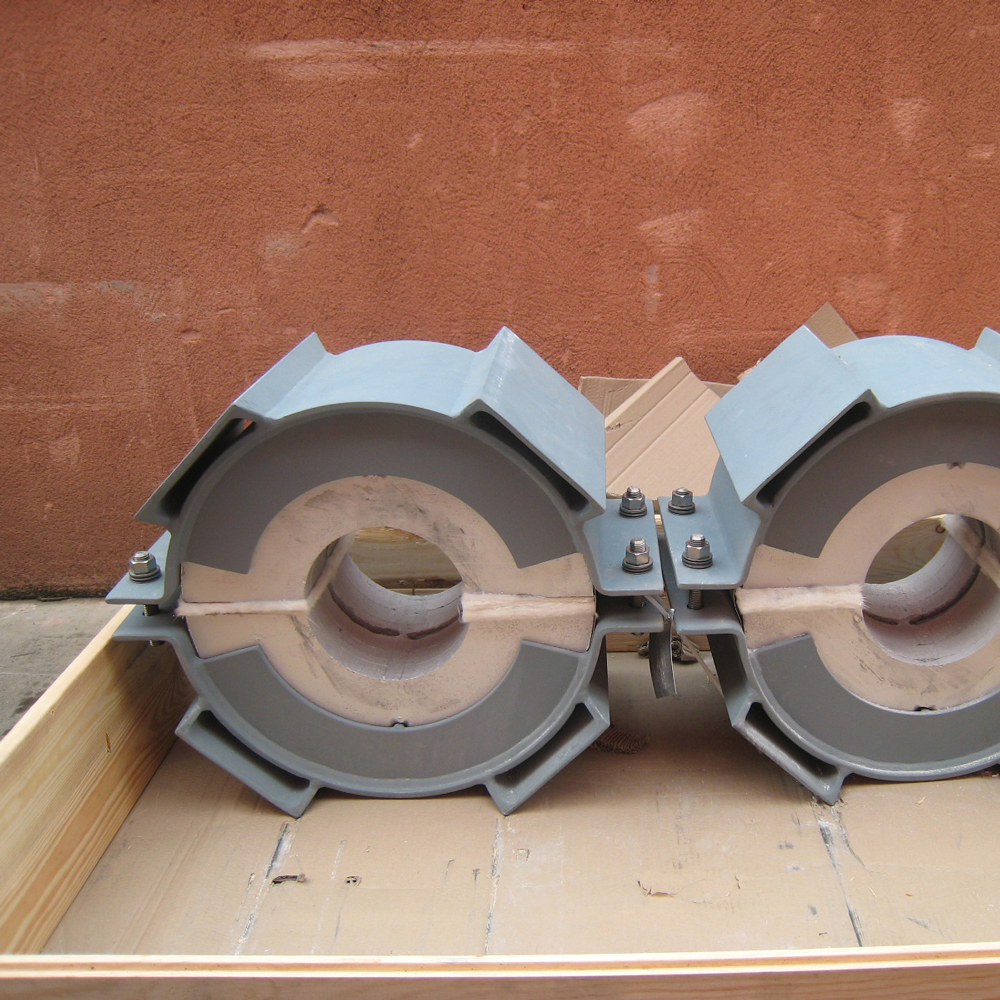

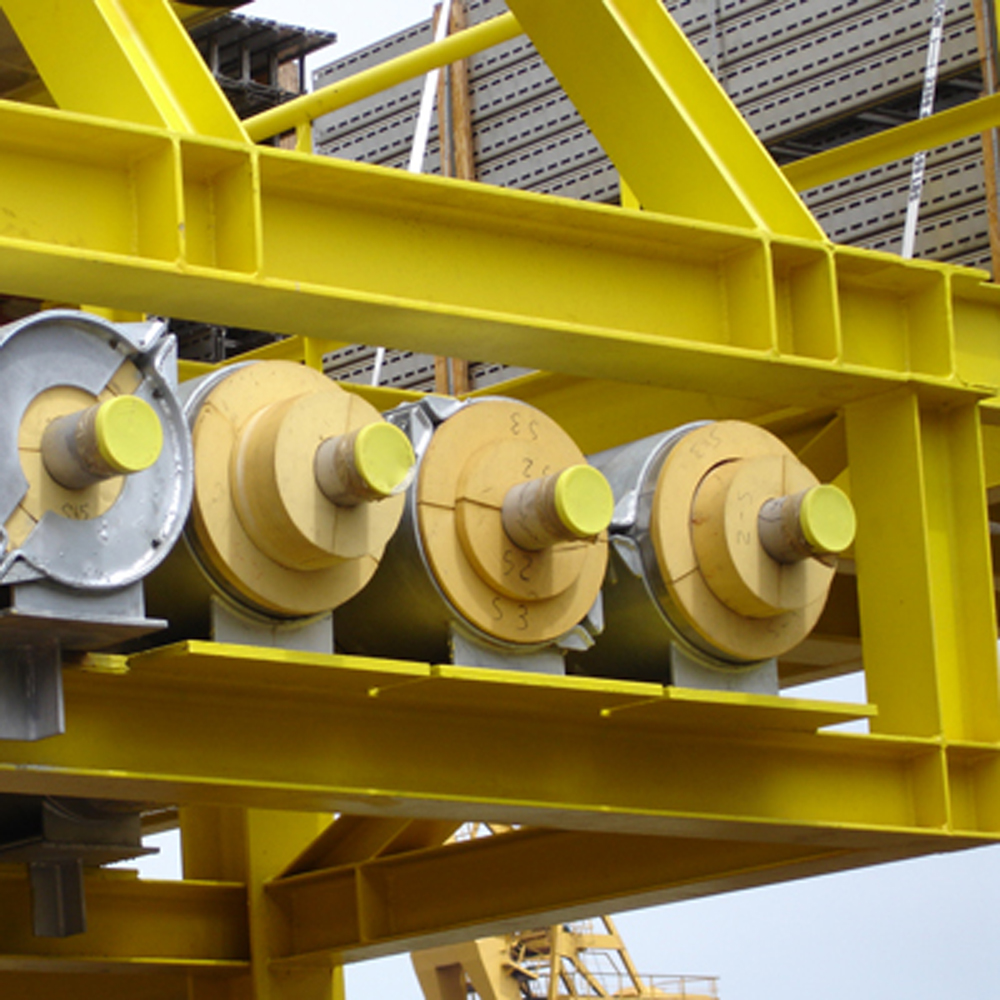

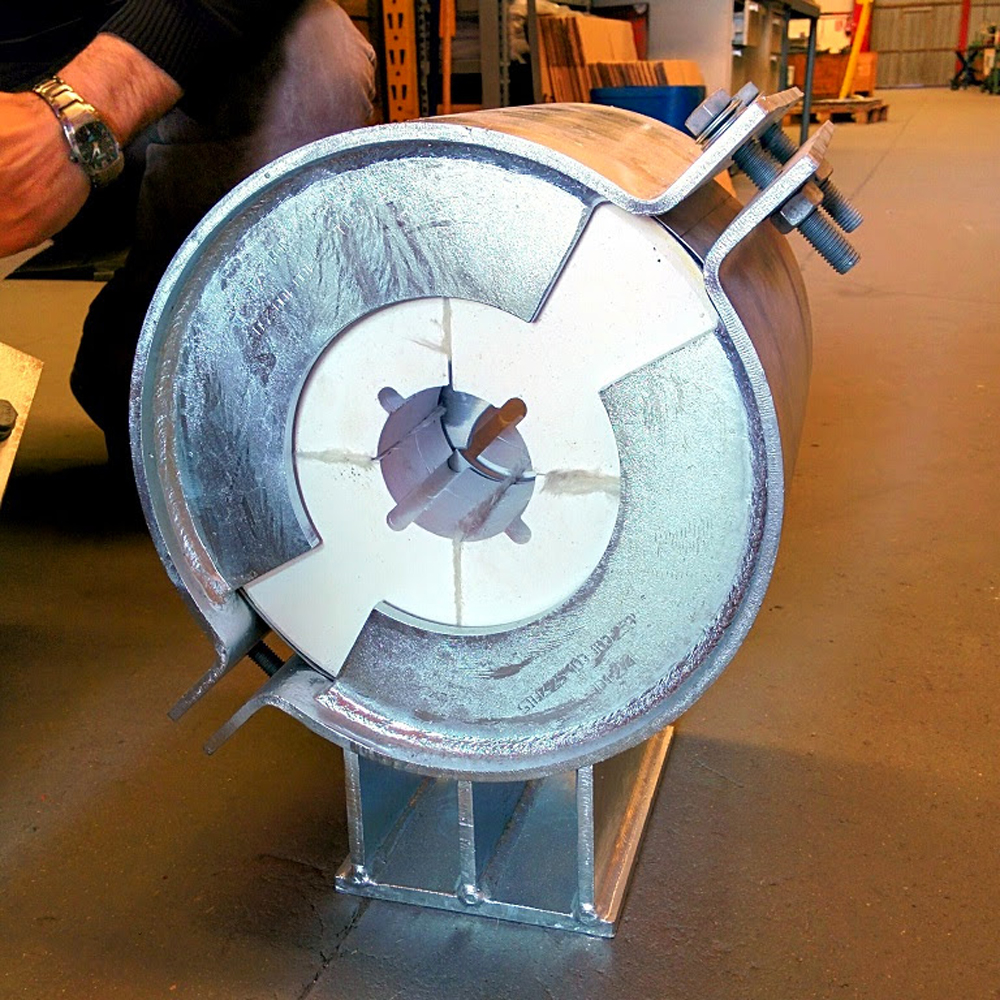

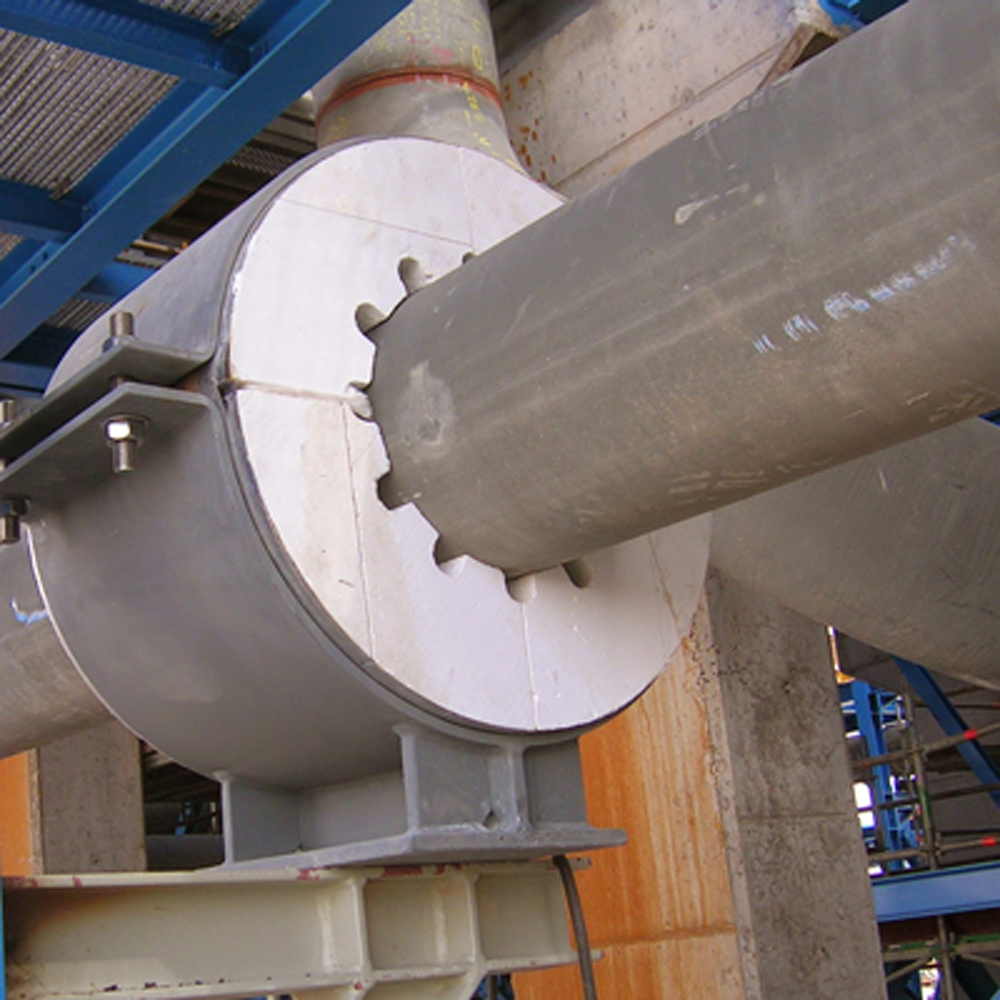

Soportes preaislados para líneas calientes: rompen el puente térmico manteniendo la capacidad de carga, sin degradar el aislamiento de la línea.

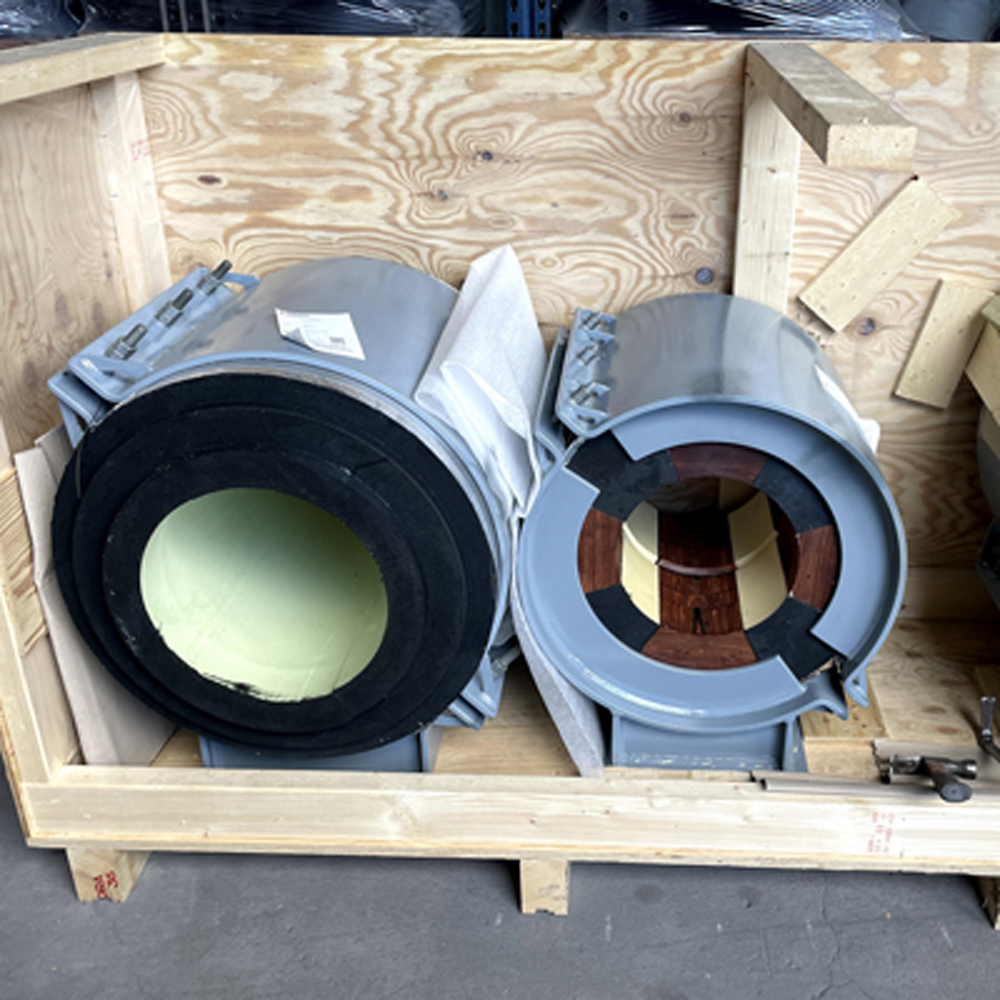

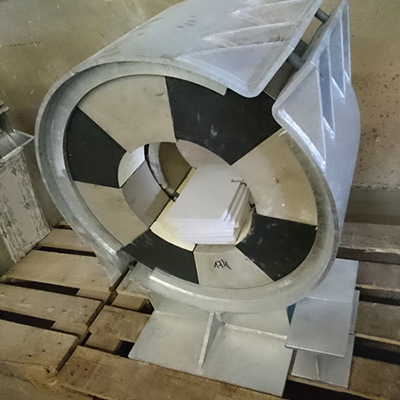

Hasta −196 °C · PUF / resinas

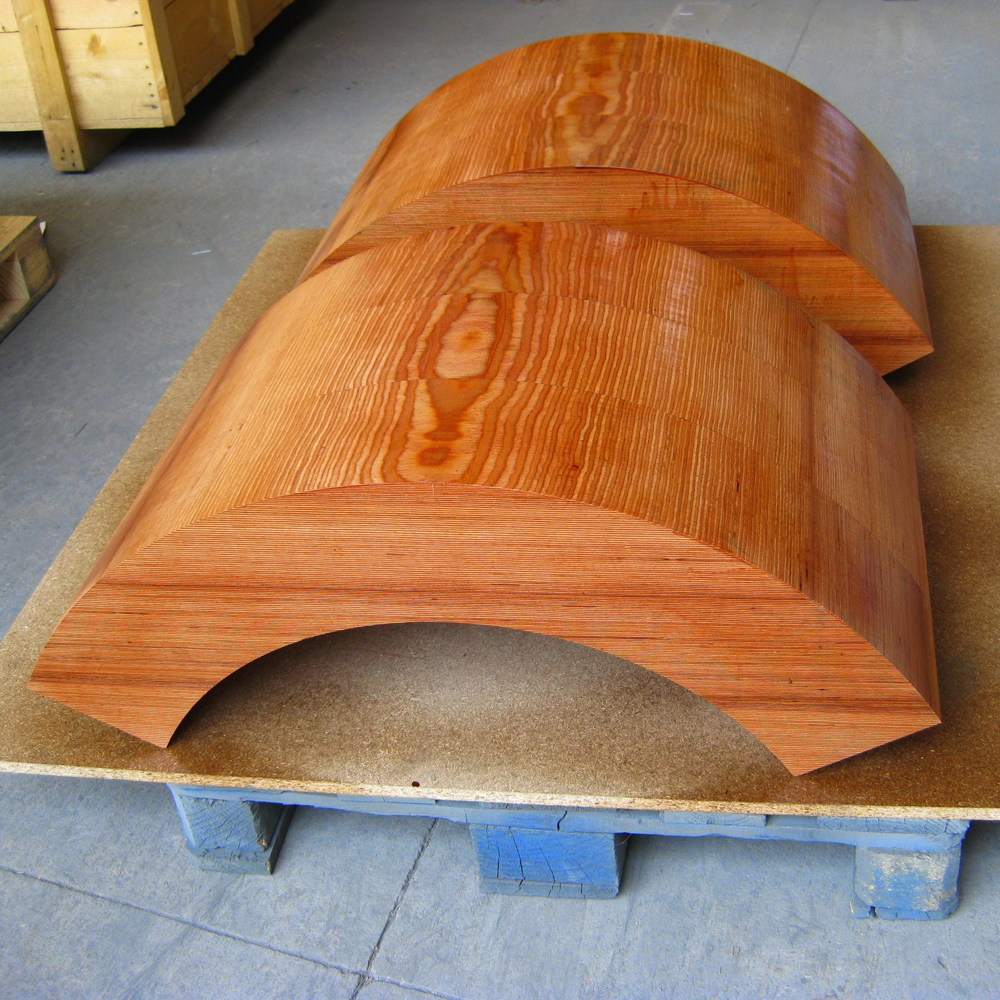

Para GNL y gases licuados hasta −196 °C: núcleos de PUF de alta densidad, madera estratificada o resinas, calculados frente a carga y puente térmico.
Bajo estándar de cliente

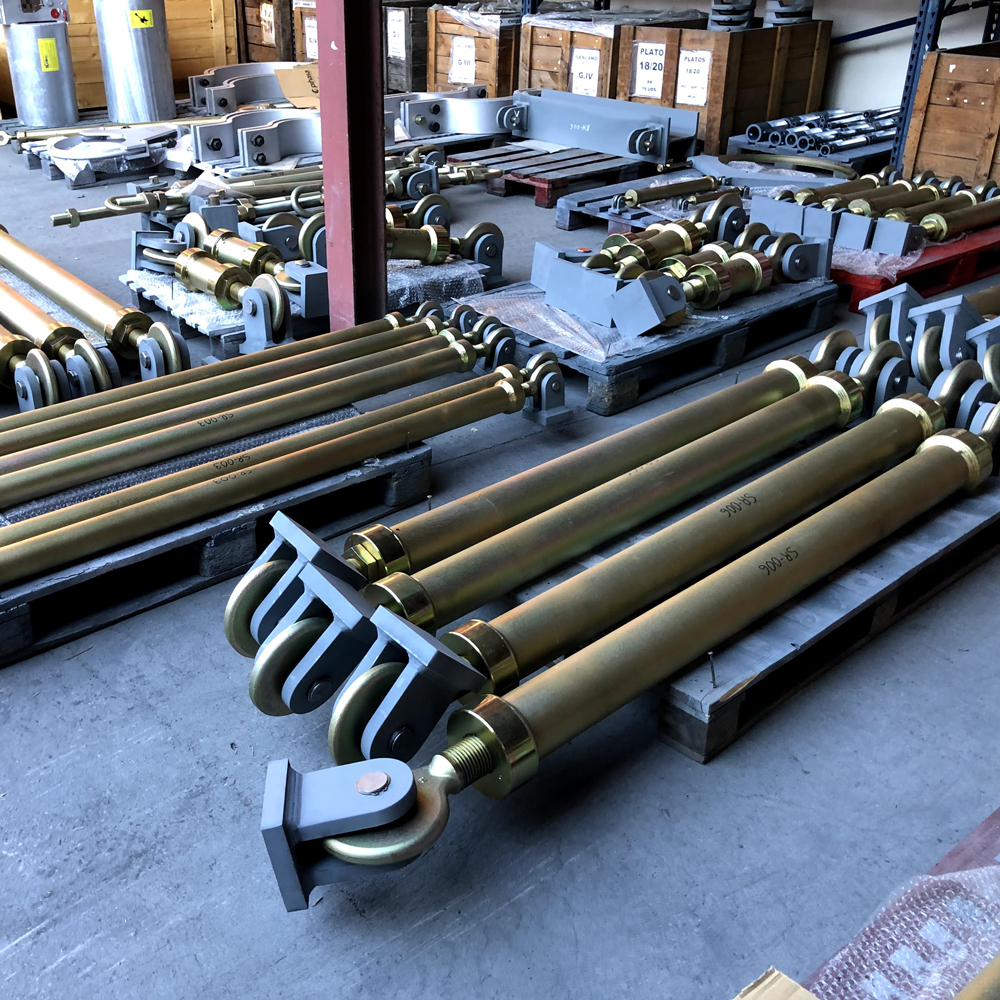

Cuando el estándar no llega, fabricamos bajo plano o estándar de cliente: soportes de gran tonelaje, geometrías singulares, materiales especiales. Ingeniería y taller bajo el mismo techo.
Ingeniería
Integramos nuestro trabajo con el de su oficina de estrés: partimos de sus isométricos y cargas, proponemos la selección óptima de cada soporte y entregamos documentación completa —planos, cálculos, certificados de materiales y dossier de calidad—.
Catálogo 147A por secciones y fichas técnicas de cada familia en español, inglés, francés y portugués.
